Checklist voor het oplossen van problemen met omvormers met een laag vermogen

1. Controleer de AC-aansluiting: Als de installatie nieuw is, zorg er dan voor dat de AC-kabels correct zijn aangesloten op de klemmen van de AC-aansluitdoos. De polariteit is duidelijk aangegeven op de AC-wartel.

2. Inspecteer MC4-connectoren: Controleer of alle MC4-connectoren goed op hun plaats zitten en of er geen losse verbindingen zijn.

3. MC4-connectoren op de juiste manier krimpen: Zorg ervoor dat alle MC4-connectoren correct zijn gekrompen om een veilige verbinding te garanderen.

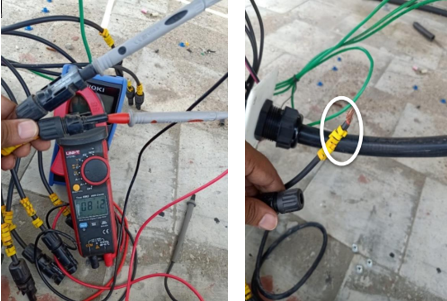

4. Meet de open-circuit spanning (VOS) van PV-strings: Meet de open-circuit spanning van de PV-strings aan het connectoruiteinde na het loskoppelen van de strings van de omvormer.

5. Controleer de spanning tussen PV+ en aarde / PV- en aarde: Gebruik een multimeter om de spanningen tussen PV+ en aarde te meten, evenals PV- en aarde, voor alle PV-strings. De waarden moeten afnemen binnen een bereik van 5% tot 95% van de VOS van een enkel PV-paneel. Als de spanning boven de VOS van een enkele module blijft of toeneemt in plaats van afneemt, is er mogelijk een storing in de betreffende string.

6. Driefasige systemen: Controleer de spanning aan de wisselstroomzijde tussen de fasen, fase naar neutraal en neutraal naar aarde. De meting moet worden uitgevoerd vanaf de connector of stekker die het wisselstroomnet rechtstreeks verbindt met de omvormer of de wisselstroomklemmen van de omvormer. Houd er rekening mee dat sommige klanten een tweefasig systeem per ongeluk kunnen omzetten in een driefasig systeem door fasen te kortsluiten.

7. Eenfasige systemen: Controleer de spanning aan de wisselstroomzijde tussen fase en nul, fase en aarde, en neutraal en aarde. De meting moet worden uitgevoerd in de AC-aansluitdoos van de omvormer.

8. DRM uitschakelen: Zorg ervoor dat DRM is ingesteld op "UIT". Deze instelling is te vinden onder 'Geavanceerde instellingen' > 'STD. Modusinstellingen' > 'Eerste instellingen'.

9. CV-modus uitschakelen: Stel de CV-modus in op "STOP". Deze instelling is te vinden onder "Geavanceerde instellingen" > "Speciale instellingen" > "Constant Voltage Mode".

10. EPM-apparaat uitschakelen: Als er geen EPM-apparaat wordt gebruikt, schakelt u de fail-safe-modus uit in de interne EPM-instellingen. Zorg er ook voor dat de modelselectie op "UIT" staat.

11. Stel de bedrijfsmodus in op "Null": Deze instelling is te vinden onder "Geavanceerde instellingen" > "STD. Modusinstellingen".

12. Raster inschakelen: Activeer het raster in de geavanceerde instellingen. Bij sommige nieuw geüpgradede HMI-omvormers is de optie "GRID-STOP" mogelijk ten onrechte geselecteerd in plaats van "GRID-ON". Gebruik de optie "GRID-STOP" niet.

13. Controleer op paneelschaduwen: Zorg ervoor dat er geen schaduwen op de zonnepanelen vallen, omdat dit de prestaties aanzienlijk kan verminderen.

14. Registreer volledige systeemgegevens: Noteer alle relevante informatie uit het menu, inclusief:

• DC-waarden (DC1, DC2, DC3, DC4)
• Netspanningen (VA, VB, VC of VGrid)
• Statusmeldingen (foutcodes)
• Totale opgewekte energie

15. Geavanceerde diagnostische informatie ophalen: Registreer alarmmeldingen, softwareversies, huidige bedrijfsberichten en waarschuwingsberichten uit het geavanceerde informatiemenu.

16. Fotodocumentatie: Maak duidelijke en volledige foto's van:

• ACDB en DCDB in gesloten toestand
• Het serienummer van de omvormer (bevindt zich op de behuizing van de omvormer)
• De gehele installatie van de omvormer

Het volgen van deze stappen helpt bij het uitvoeren van een grondige foutanalyse en maakt efficiënte probleemoplossing mogelijk.
