EPM PRO – aukštos įtampos matavimas

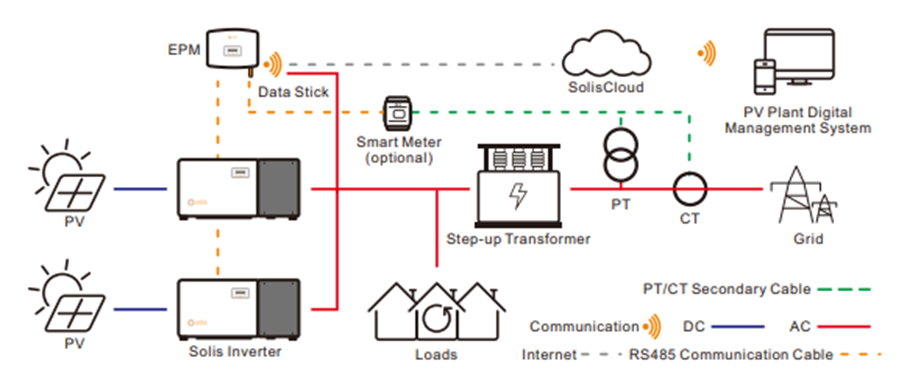

Kai kuriose C&I sistemose eksporto apribojimas turi būti matuojamas vidutinės įtampos pusėje dėl kelių žemos įtampos grandinių.
PASTABA: EPM Plus netinka vidutinės įtampos įrenginiams.

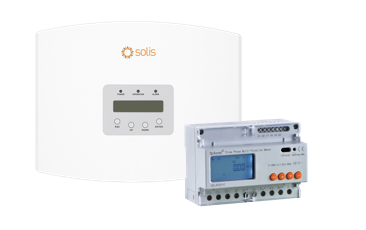

Naudojant „EPM Pro“ su išoriniu skaitikliu, VĮ transformatorius galima efektyviai stebėti, tiekiant skaitikliui LV maitinimo šaltinį ir atitinkamai konfigūruojant įtampos santykį.

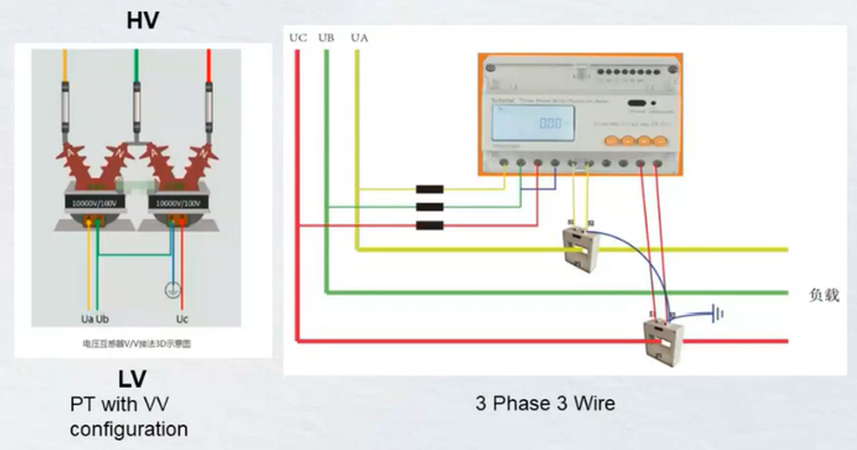

Šiuo atveju reikės PT (arba VT), kad vidutinės įtampos lygis būtų konvertuojamas į priimtiną žemą įtampą EPM įrenginio kintamosios srovės maitinimui ir išmaniojo skaitiklio kintamosios įtampos matavimui.

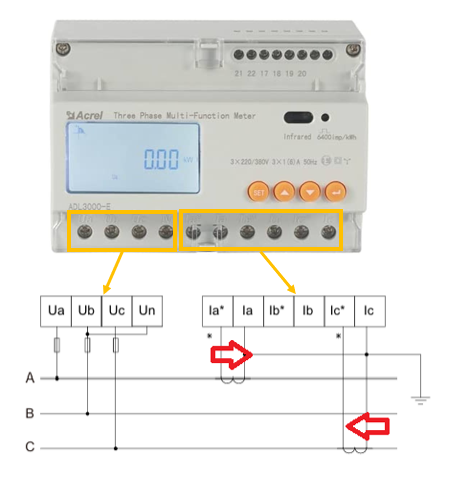

Be to, reikės modifikuoti skaitiklio jungtis, prijungiant L2 ir neutralę, o srovės transformatorius tik prie L1 ir L3, kaip parodyta diagramoje.
Maitinkite skaitiklį iš ŽĮ pusės.
Sumontuokite srovės transformatorius 1 ir 3 fazėse VĮ pusėje.

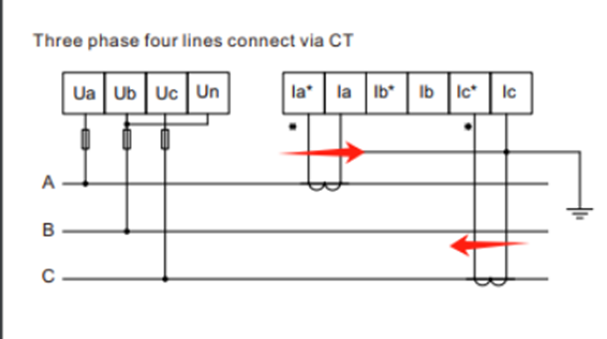

Įsitikinkite, kad srovės transformatoriaus 3 kryptis yra priešinga srovės transformatoriaus 1 krypčiai.
Po tinkamo įdiegimo, matuoklio nustatymuose taip pat reikia atlikti šiuos pakeitimus:

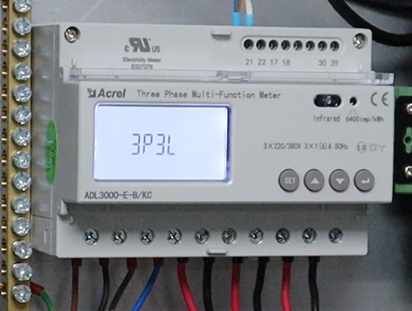

Network type setting without N:
SET – PASS – 0001 – ENTER – Sys – Pakeisti iš 3P4L į 3P3L – SET (du kartus) ir tada atsiranda SAVE, paspausti ENTER.

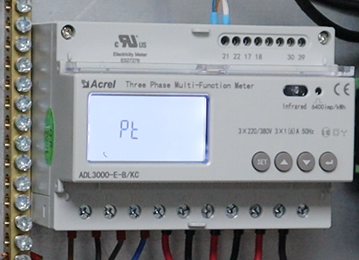

Įtampos transformatorių (VT) santykio nustatymas:
SET – PASS – 0001 – ENTER – Sys – IN – PT – Set ratio (e.g., 22000/100=220) – ENTER – SET (du kartus) – SAVE – ENTER.
EPM PRO nustatymuose išjunkite „2 fazės įtampos patikrinimą“ (L2 įtampos patikrinimas, neprijungtas):
Professional Settings – Volt Check – Uncheck phase 2.
Įtampos vertę apskaičiuoja EPM, naudodamas atskaitos vertę iš kitų dviejų sistemos fazių.

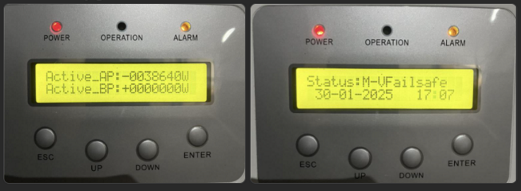

Jei neišjungsite 2 fazės, gausite:
Čia galite peržiūrėti konfigūracijos vaizdo įrašus
