Atualização de Firmware para Inversores Híbridos Residenciais e C&I para Compatibilidade com o Protocolo de Bateria
Objetivo
Este artigo fornece aos instaladores um procedimento normalizado para a atualização de firmware e verificação das versões de software compatíveis com o protocolo de bateria SolisStorage em inversores híbridos residenciais e comerciais/industriais (C&I), utilizando o dongle de atualização Solis de 2.ª geração com Atualização em Um Clique (MS-S2-UPG).
Referência em vídeo: Canal de YouTube da Solis Europe para atualização local.
Referência em vídeo: Comissionamento rápido via SolisCloud.
SolisCloud: Guia de Atualização de Firmware do Inversor.
Artigos de Conhecimento:
Ferramentas e Materiais Necessários
- Dongle de Atualização Solis de 2.ª Geração (MS-S2-UPG)
- Data Logger S2-WL-ST
- Pen(s) USB
- Conectores DC positivo e negativo (Opção A de alimentação)
- Cabos de ligação AC (Opção B de alimentação)
- Luvas antiestáticas
- Chave de parafusos T10 ou aparafusadora elétrica
1. Procedimento de Alimentação e Atualização de Firmware
1.1 Preparar as Ligações de Alimentação
Opção A – Alimentação DC
- Ligue os conectores DC previamente cravados às portas PV+ e PV− do inversor.
- Forneça uma tensão DC entre 180 V e 600 V.
- Tensão de teste recomendada: aproximadamente 200 V DC.
- Coloque o interruptor DC do inversor na posição ON.
Opção B – Alimentação AC
- Remova a tampa da cablagem AC utilizando uma chave T10.
- Ligue os cabos AC aos terminais de rede do inversor:
- L
- N
- Energize a alimentação AC.
- Prima o botão de ligação à rede do inversor.
1.2 Determinar o Firmware Correto

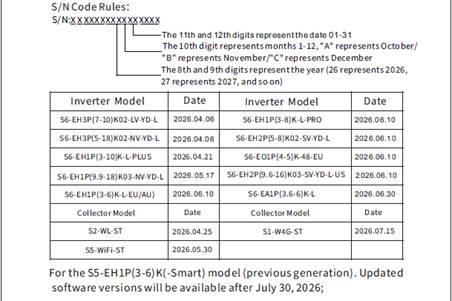

Antes de efetuar a atualização, verifique a data de fabrico e o modelo do inversor através do número de série.
Se a data do inversor for anterior à data indicada na tabela de referência, será necessária uma atualização de firmware. Se a data for posterior, não será necessária qualquer atualização, uma vez que o inversor já possui o novo protocolo compatível com a bateria SolisStorage.
Exemplo
Número de Série: 103173A263230227
Data: 2026.10.23 (AAAA_MM_DD)
Como Identificar o Modelo
Exemplo:
N.º de Série: 103173A263230227
Os 3.º ao 6.º dígitos indicam o número do modelo:
3173
Utilize este número de modelo para obter o firmware correto para:
- DSP
- HMI
- LCD
Contacte o Serviço Pós-Venda local da Solis através da criação de um ticket para solicitar o firmware necessário para atualizar o inversor com o protocolo SolisStorage.

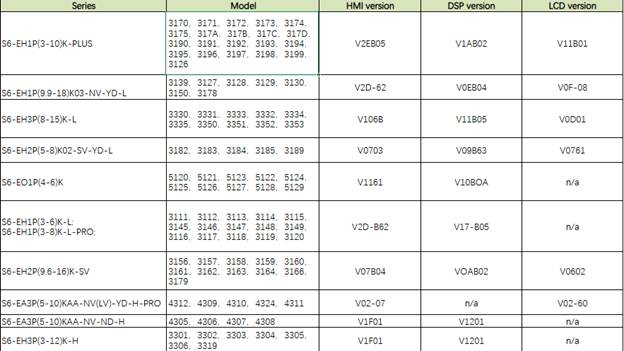

Os seguintes modelos dispõem atualmente de firmware disponível:
1.3 Preparar as Pens USB
Requisitos Importantes
- Crie uma pasta denominada UPGRADE na pen USB, caso ainda não exista.
- Copie o ficheiro de firmware com extensão .bin para dentro da pasta UPGRADE.
- Apenas é permitido um ficheiro de firmware por pen USB.
Configuração Recomendada
Utilize uma pen USB separada para cada tipo de firmware:
Firmware Type | USB Drive |
DSP | USB #1 |
HMI (ARM) | USB #2 |
LCD | USB #3 |
1.4 Ligar o Dongle de Atualização
- Insira a pen USB no dongle MS-S2-UPG.
- Ligue o dongle à porta COM do inversor.
1.5 Selecionar o Modo de Atualização
Após ligar o dongle:
- O visor apresentará: BEG
- Prima brevemente a tecla B.
- O visor mudará para: UEH
- Prima e mantenha pressionada a tecla A durante 2 segundos.
- Entre no ecrã de seleção da geração.
- Selecione: 2-0
1.6 Iniciar a Atualização do Firmware
- Regresse ao menu principal.
- Localize a opção: BEG
- Prima e mantenha pressionada a tecla A durante 3 segundos.
- O processo de atualização será iniciado.
O dongle identificará automaticamente o ficheiro de firmware e atualizará o inversor.
Tipos de Firmware Compatíveis
- HMI (ARM)
- DSP
- LCD
Conclusão da Atualização
O visor apresentará uma barra de progresso.
Quando o progresso atingir 100%, a atualização estará concluída.
2. Verificação das Versões de Firmware
Inversores com Ecrã LCD
- Prima ENTER duas vezes.
- Prima DOWN.
- Consulte a informação da versão de firmware.
- Confirme que a versão apresentada corresponde à versão pretendida.
Inversores sem Ecrã (ND)
Utilize a aplicação SolisCloud e estabeleça uma ligação local via Bluetooth.
Requisitos
- Inicie sessão utilizando uma Conta de Administrador.
- Não selecione os perfis Instalador ou Proprietário, pois isso poderá causar conflitos de registo e problemas de propriedade do equipamento.
Palavra-passe Bluetooth local: solis#800
Processo de Verificação
- Ligue-se localmente ao inversor através de Bluetooth.
- Abra Comissionamento Local (Local Commissioning).
- Consulte as informações do inversor.
- Confirme que as versões de firmware foram atualizadas com sucesso.
3. Atualização de Firmware Adicional
Repita o mesmo procedimento separadamente para:
- Firmware ARM / HMI
- Firmware DSP
- Firmware LCD
Cada firmware deve ser atualizado individualmente utilizando a respetiva pen USB.
4. Resolução de Problemas
Se a Atualização Falhar
- Verifique o código de erro apresentado pelo dongle.
- Consulte a descrição correspondente ao erro.
- Repita o processo de atualização.
Bloqueio do Ecrã LCD ou Interrupção da Atualização
Se o inversor ou o dongle deixarem de responder:
- Reinicie o inversor.
- Tente novamente a atualização do firmware.
Se o problema persistir após várias tentativas:
- Escale o caso para o Suporte Técnico.
Consulte a nossa página de contactos para obter acesso a:
