Introdução

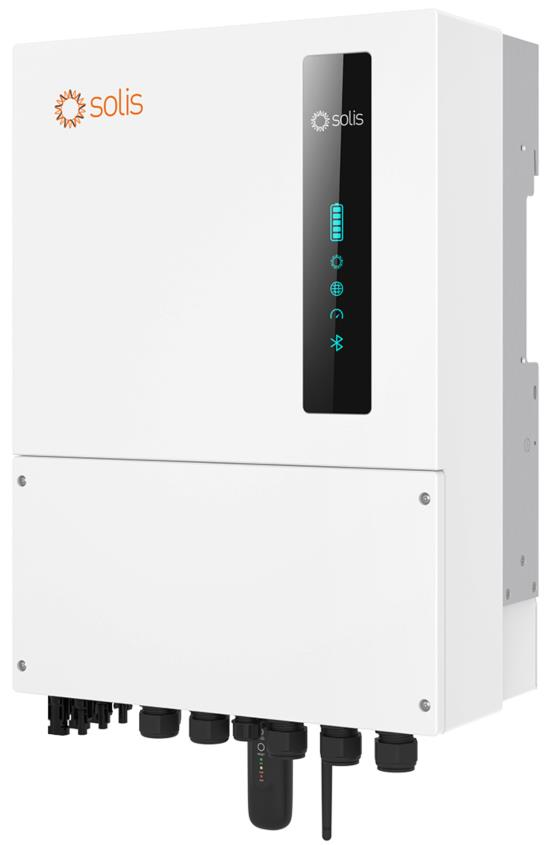

Apresentamos a série de inversores híbridos Solis S6 com uma função inovadora de paralelismo, permitindo aos utilizadores ligar até seis dispositivos para otimizar a produção de energia. É fundamental utilizar inversores e baterias com as mesmas características/capacidade nas ligações em paralelo, garantindo uma integração perfeita. A Solis é compatível com vários fabricantes de baterias; no entanto, os utilizadores devem verificar as fichas técnicas para assegurar a compatibilidade.
NOTA: Atualmente, são suportados até seis dispositivos em paralelo e cargas desequilibradas no lado da rede ainda não são suportadas. Aguardem futuras atualizações enquanto trabalhamos para resolver esta limitação, proporcionando uma experiência energética solar mais eficiente e versátil com os inversores Solis S6 Hybrid.
Adicionalmente, os inversores produzidos antes de janeiro de 2023 não cumprem os requisitos para funcionamento em paralelo e, por isso, não podem ser utilizados.
Índice
- Pré-requisitos
- Ligação dos inversores e baterias
- Ligação do contador
- Configuração dos inversores via App
- Monitorização
- Resolução de problemas
Pré-requisitos
Certifique-se de que dispõe de:
- Firmware específico compatível com paralelismo instalado (todos os inversores devem ter a mesma versão). Contacte o suporte Solis para detalhes.
- Cabo Ethernet CAT5/6 padrão
- Telemóvel com aplicação SolisCloud instalada (idealmente vários dispositivos para facilitar a configuração)
- Apenas 1 datalogger (modelos S2 ou S4) para monitorização (opcional)

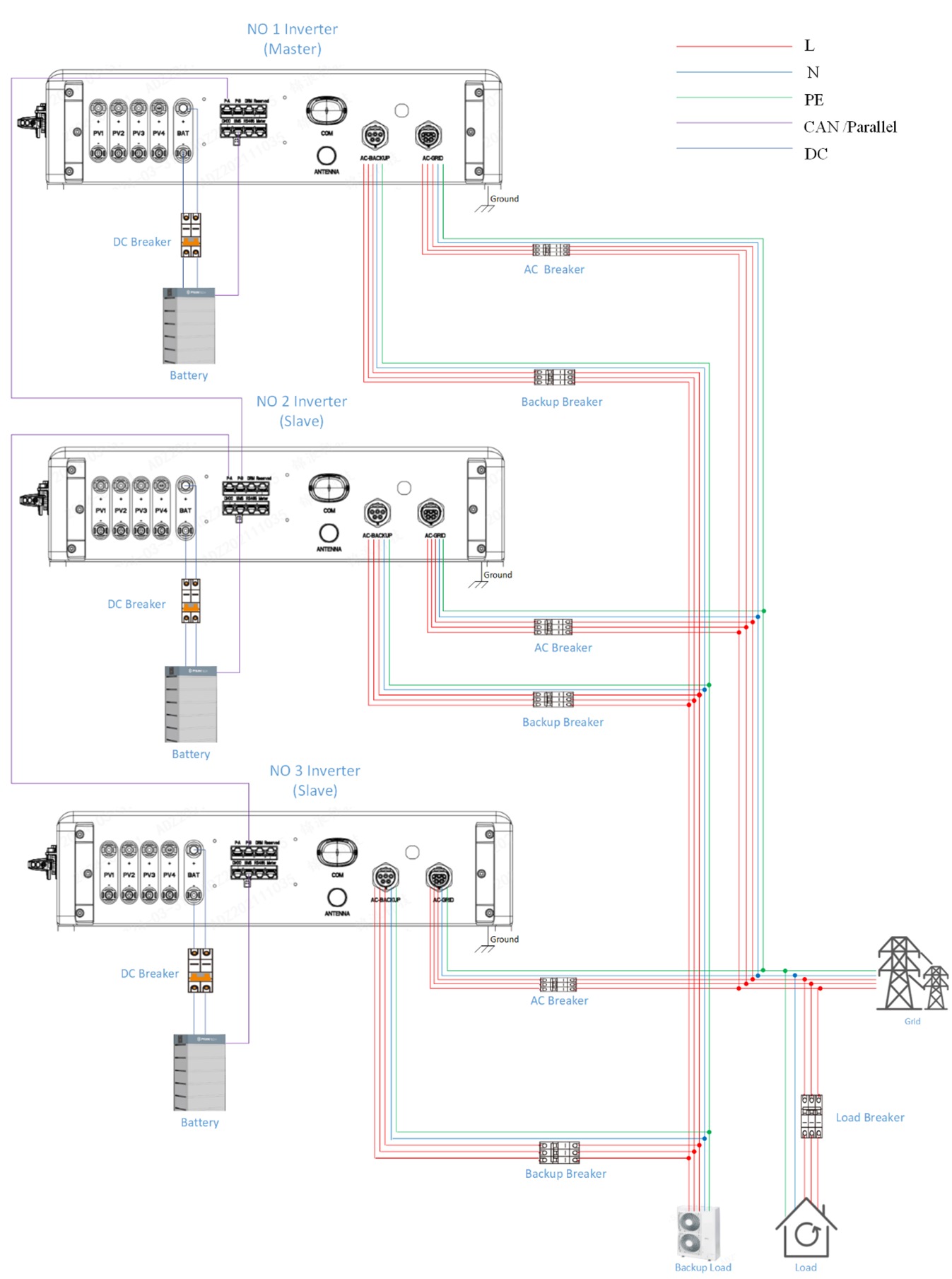

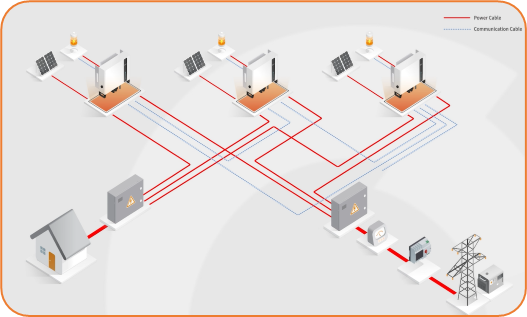

Three Phase Parallel System Wiring Diagram
Ligação do Contador
O inversor da série Solis S6-EH3P(3-10)K-H inclui o contador padrão Eastron SDM630MCT, que suporta:
- Modo de autoconsumo
- Controlo de exportação
- Monitorização
É essencial instalar apenas o contador fornecido com o inversor.
⚠️ IMPORTANTE: ligar o contador apenas ao inversor MASTER.

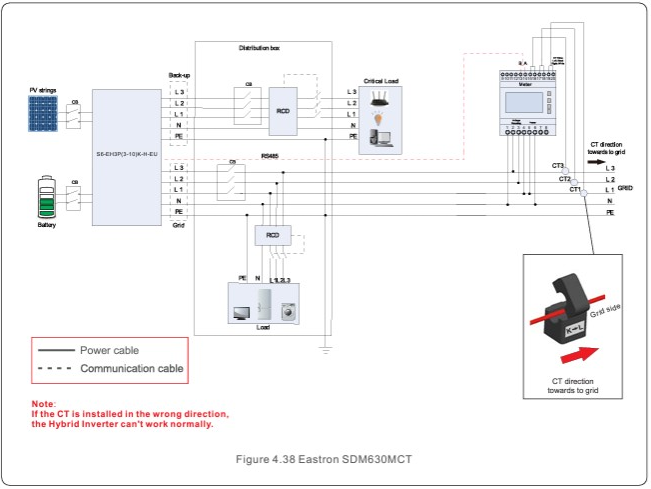

Please refer to the diagram below for meter installation instructions.
Ligação dos Inversores
Antes de configurar o sistema em paralelo, é essencial verificar o funcionamento normal de cada inversor individual. Isto ajuda a evitar anomalias nos inversores em paralelo causadas pelas configurações originais de um único inversor. Configure cada inversor individualmente, garantindo que funcionam corretamente e sem alarmes, antes de ligar o cabo de paralelismo.
É crucial garantir a configuração correta de todos os inversores desde o início. Cada inversor deve estar configurado com a hora correta, modo de funcionamento, código do país e seleção adequada da bateria. Apenas o inversor Master deve estar ligado ao contador, mas este deve estar selecionado em todos os inversores (slaves e master).
Consulte o guia Quick Setup no seguinte artigo para instruções detalhadas:
https://solis-service.solisinverters.com/a/solutions/articles/44002504766?lang=en#Quick
Passo 1
O contador só precisa de ser ligado ao Master. Certifique-se de que o mesmo parâmetro do contador definido no Master está configurado em todos os inversores slave.
Passo 2
Todos os inversores devem estar ligados ao mesmo ponto de terra para eliminar qualquer diferença de potencial de tensão entre terras.
Passo 3
A saída da rede e a saída de backup do inversor devem ser ligadas em paralelo conforme o diagrama acima.
Passo 4
Certifique-se de que cada inversor com bateria tem o cabo de comunicação CAN ligado ao BMS da bateria. Consulte o manual do fabricante da bateria para as especificações sobre como ligar o cabo CAN.
Passo 5

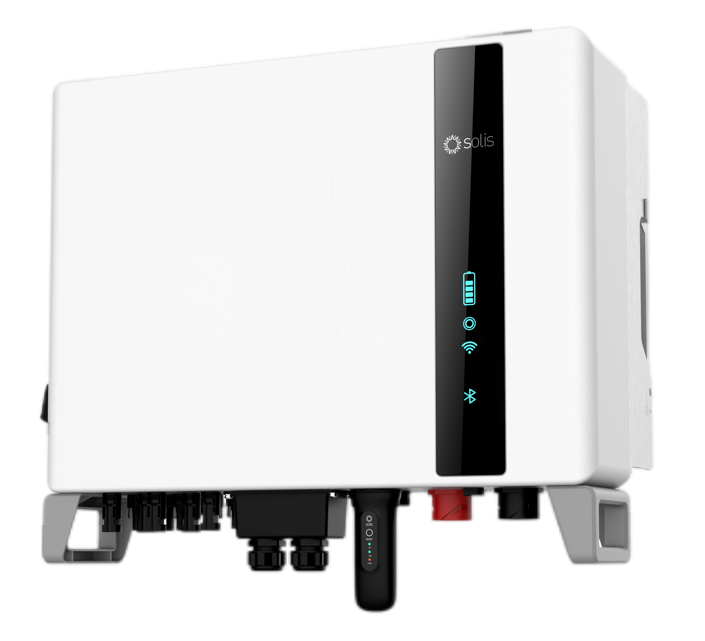

Existem duas portas RJ45 no inversor (Parallel A, à esquerda, e Parallel B, à direita – ver imagem abaixo), concebidas para a comunicação entre vários híbridos Solis S6.
Utiliza-se o protocolo CAN como protocolo de comunicação, e estas portas não podem ser usadas para qualquer outra finalidade, exceto para ligação em cadeia (daisy-chain) de inversores Solis S6.

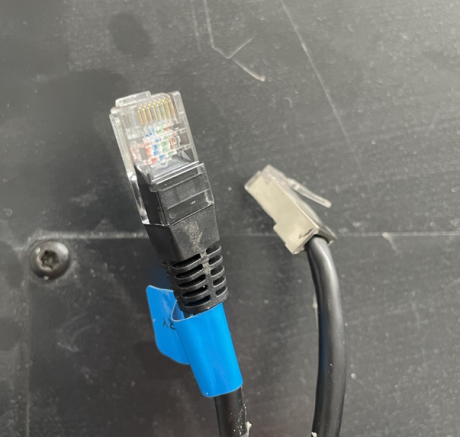

Ligue os cabos ao sistema em paralelo. Os cabos de comunicação P-A e P-B são fornecidos com o inversor.

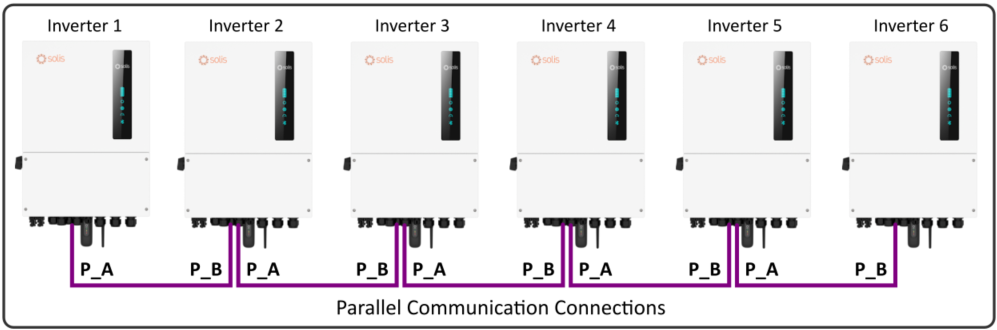

Podem ser ligados até 6 inversores em paralelo. Certifique-se de que os terminais P-A e P-B estão ligados em cadeia conforme ilustrado:
- A porta Parallel A do Master deve ser ligada à porta Parallel B do primeiro Slave
- A porta Parallel A do Slave seguinte liga à Parallel B do próximo
Exemplo:
Inversor Master P-A >> Slave 1 P-B || Slave 1 P-A >> Slave 2 P-B
Passo 6

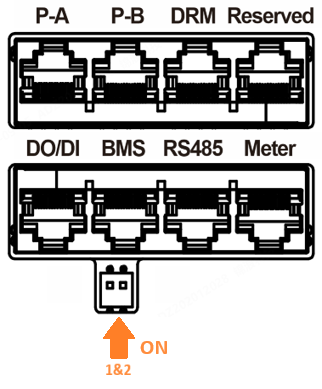

Ajuste os DIP switches do inversor na interface de comunicação.

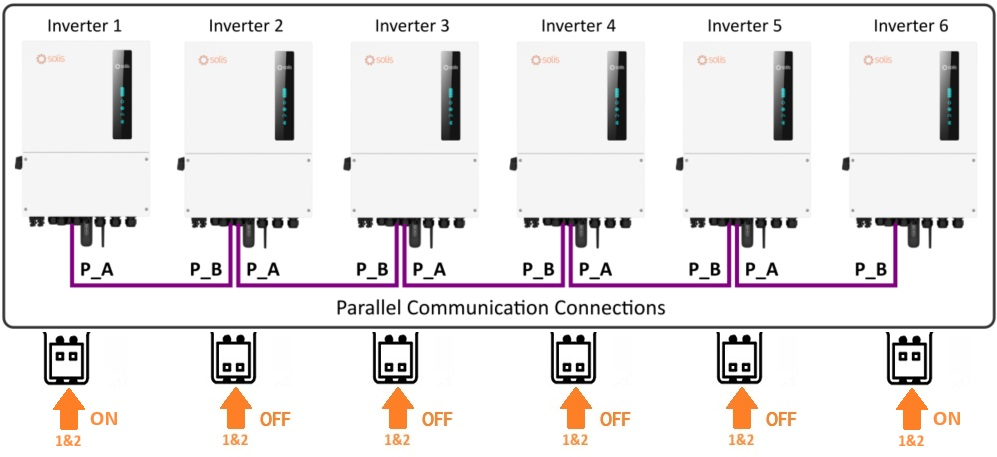

Antes de iniciar e operar o sistema em paralelo, certifique-se de que os DIP switches 1 e 2 estão na posição “ON” APENAS no PRIMEIRO e ÚLTIMO inversor.
Ligação das Baterias:
Nota: Atualmente não é suportada a ligação de 2 baterias em paralelo com apenas o Master a comunicar com o BMS.
É necessário:
- Ligar 2 baterias separadas
- Cada BMS deve estar ligado ao respetivo inversor (Master/Slave)
Quando esta funcionalidade for suportada, este artigo será atualizado.
Configuração dos Inversores
Para estabelecer ligação ao inversor, certifique-se de que tem a aplicação SolisCloud instalada no telemóvel.
SolisCloud Monitoring APP ( Android )
SolisCloud Monitoring APP ( IOS )
Se estiver a utilizar o modo Self Use e desejar configurar carregamento por horários, deve fazê-lo após concluir toda a configuração de paralelismo.
Quando estiver pronto para configurar o paralelismo:
⚠️ Os SLAVES devem ser configurados primeiro
⚠️ Só depois configurar o MASTER
Ligue-se ao inversor via Bluetooth.
Depois selecione:

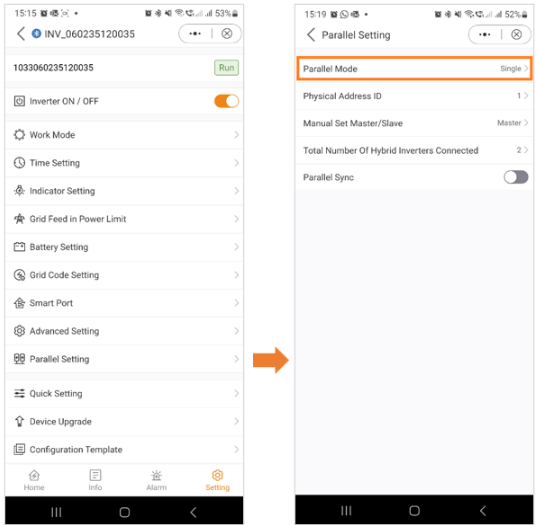

Settings → Parallel Settings

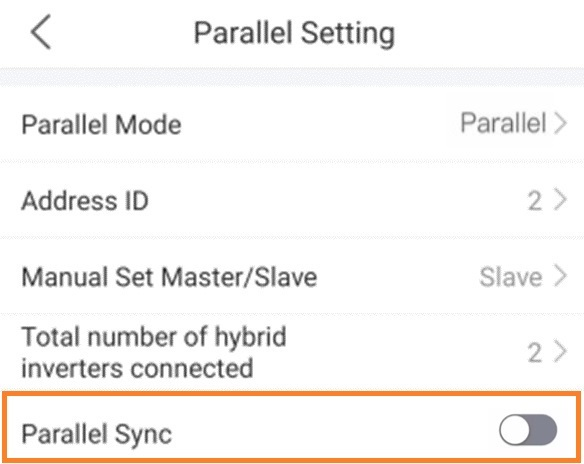

PASSO 1: Configurar os SLAVES

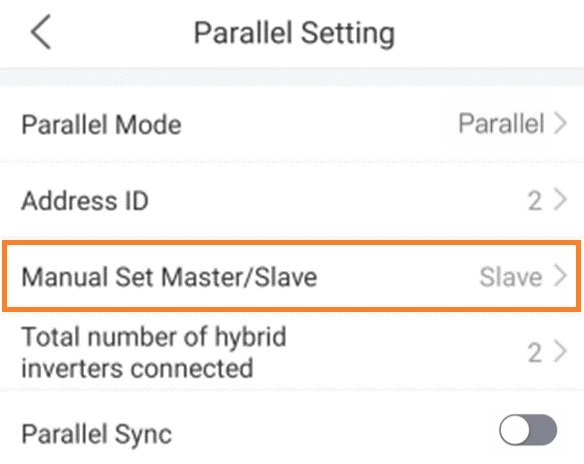

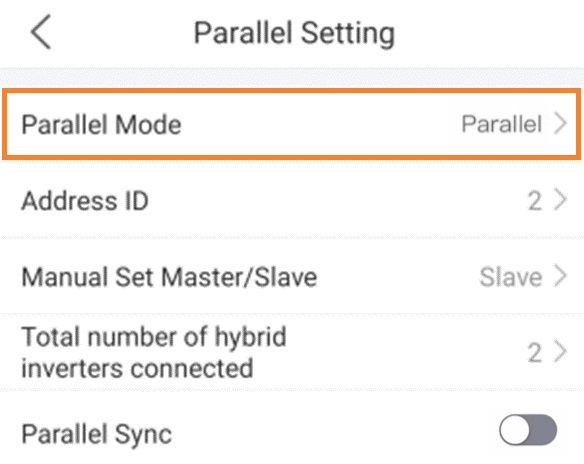

Parallel Mode Setting:
Definir todos os inversores para modo paralelo.

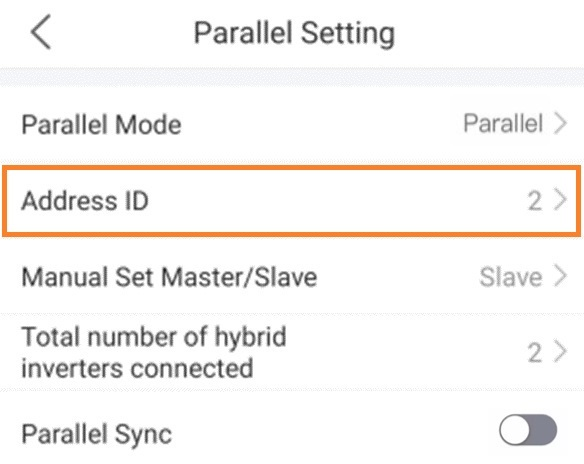

Set Address:
Atribuir um endereço individual a cada inversor entre 2 e 6.
Apenas o Master deve ter o endereço 1.
(Nota: não é possível usar o endereço 0)
Todos os inversores devem ser definidos como Slave, exceto o último que será Master posteriormente.
Se configurado incorretamente, ocorre erro multi-host.

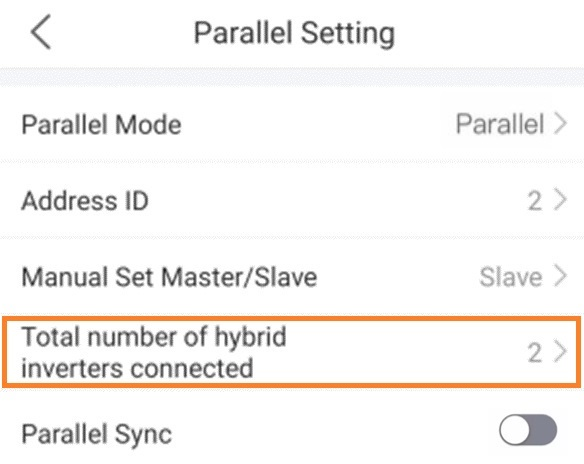

Number of Inverters:
O número correto de inversores deve aparecer automaticamente (intervalo 2–6)
Parallel Sync switch:
Se a opção Parallel Sync estiver ativada, os modos de funcionamento e outros parâmetros podem ser configurados de forma sincronizada através do Master, em vez de serem definidos individualmente em cada inversor Slave.
⚠️ IMPORTANTE: Não ativar ainda a função “Parallel Sync”. Isto será feito numa fase posterior.
STEP 2:
Configurar o inversor MASTER da seguinte forma:

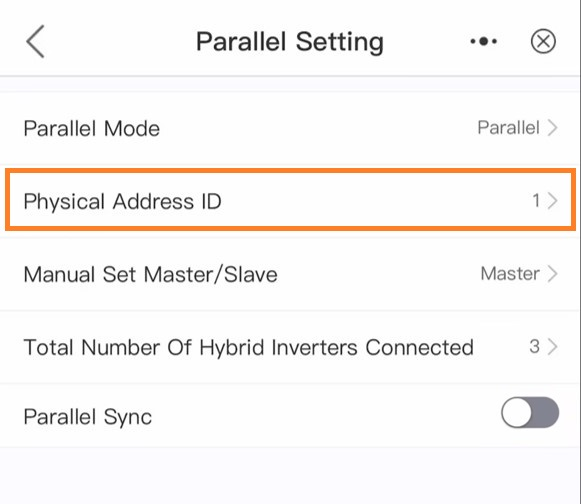

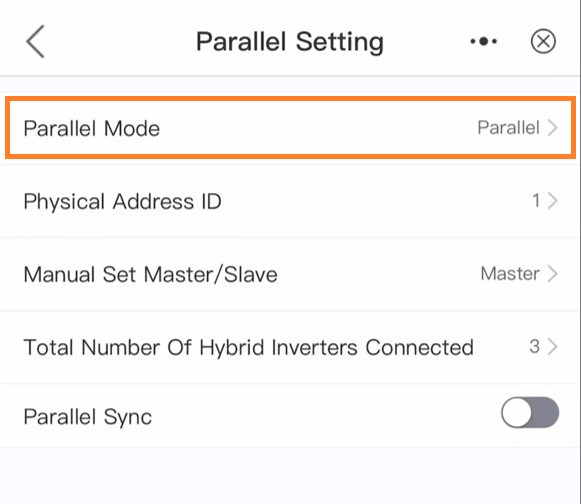

Parallel Mode Setting:
Definir o inversor Master em modo paralelo
Set Address:
O endereço físico do Master deve ser 1
(Nota: o endereço não pode ser 0)

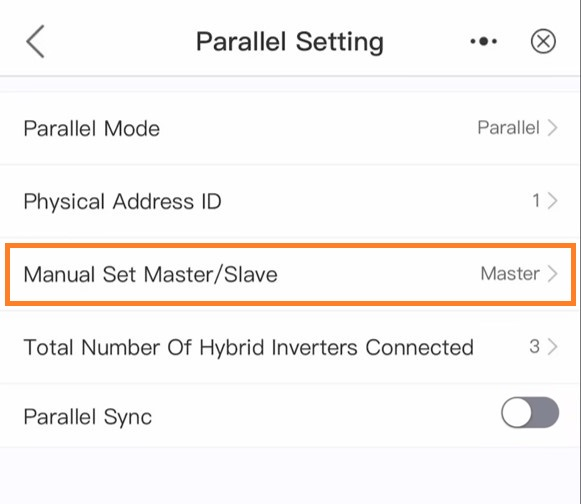

Set Master:
Definir como “Master”

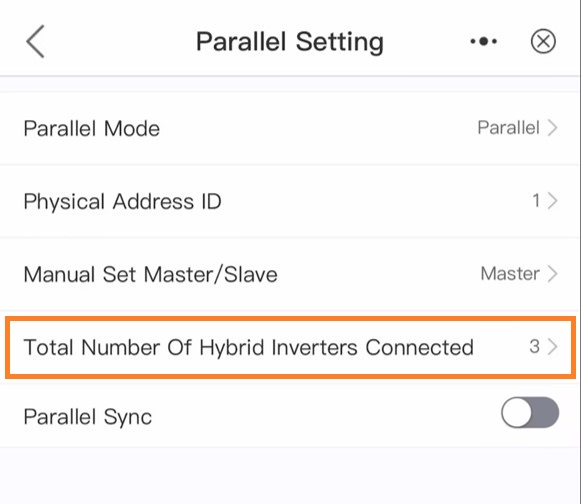

Number of Inverters:
O número correto de inversores deve aparecer automaticamente (intervalo 2~6)
Parallel Sync switch:

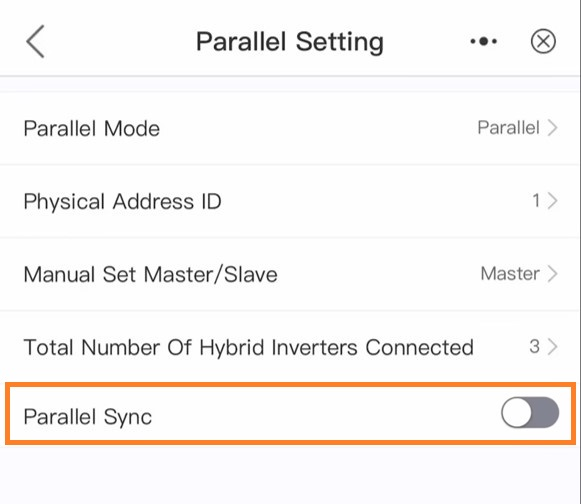

⚠️ Não ativar ainda a opção “Parallel Sync” no Master
STEP 3:

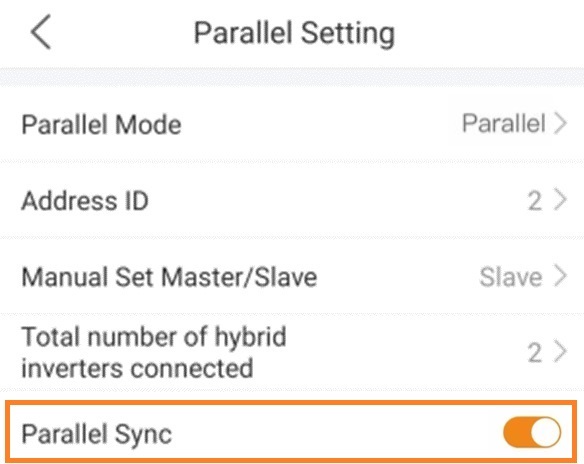

Ativar “Parallel Sync” nos inversores SLAVE
STEP 4:

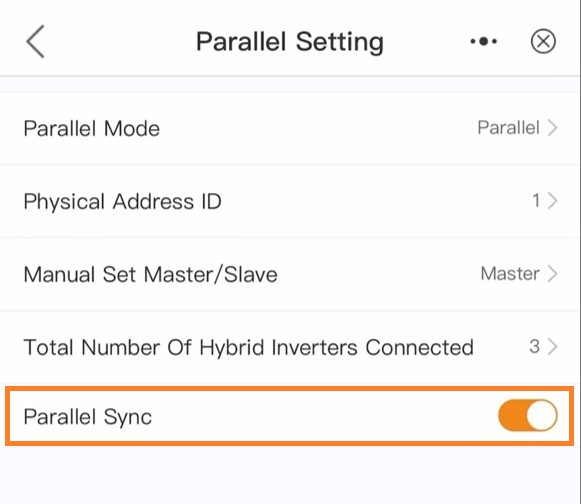

Ativar “Parallel Sync” no inversor MASTER
Após ativar o Parallel Sync, já não será possível alterar configurações nos inversores Slave.
Todas as definições passarão a ser controladas exclusivamente pelo inversor Master.
STEP 5:
Ligar o sistema pela seguinte ordem:
- Ligar o lado DC (caso contrário surgirá um alarme UN-BUS)
- Ligar o lado AC
- Ligar as baterias
Monitorização

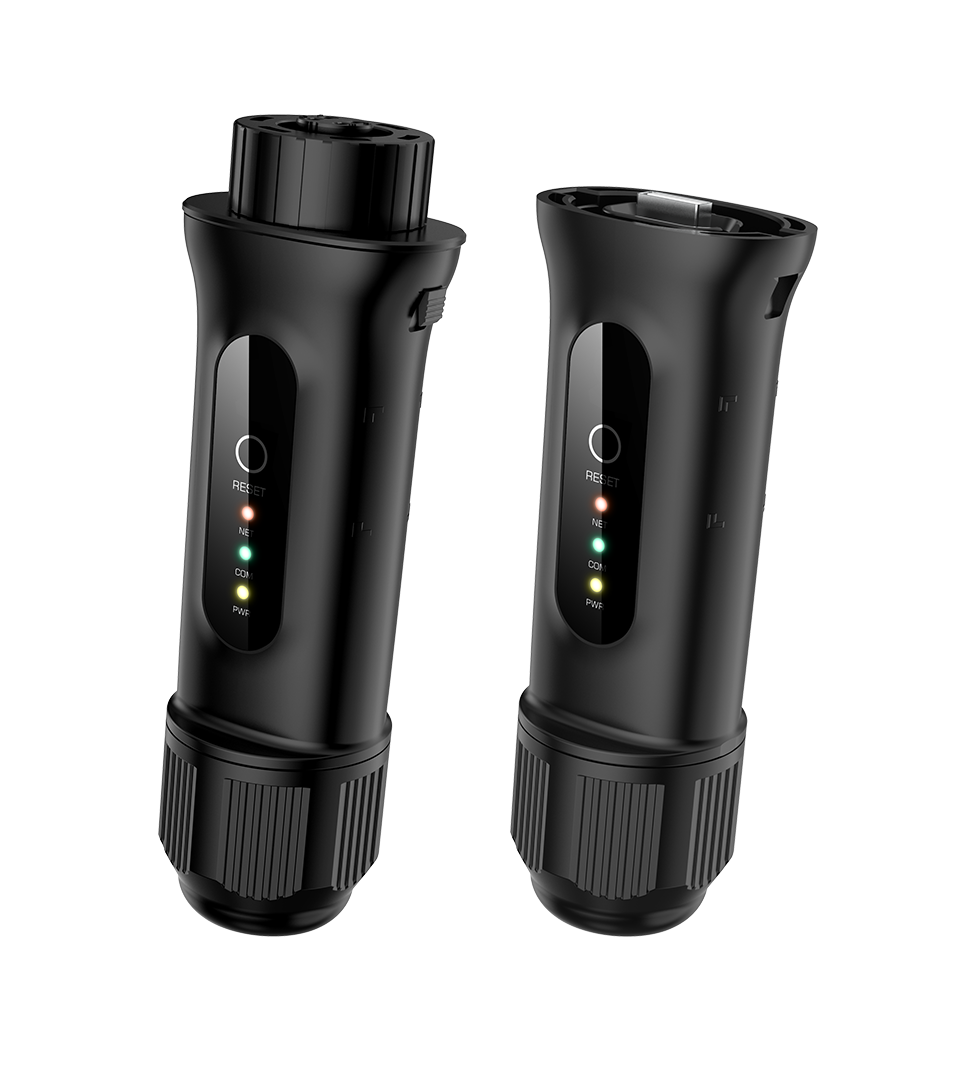

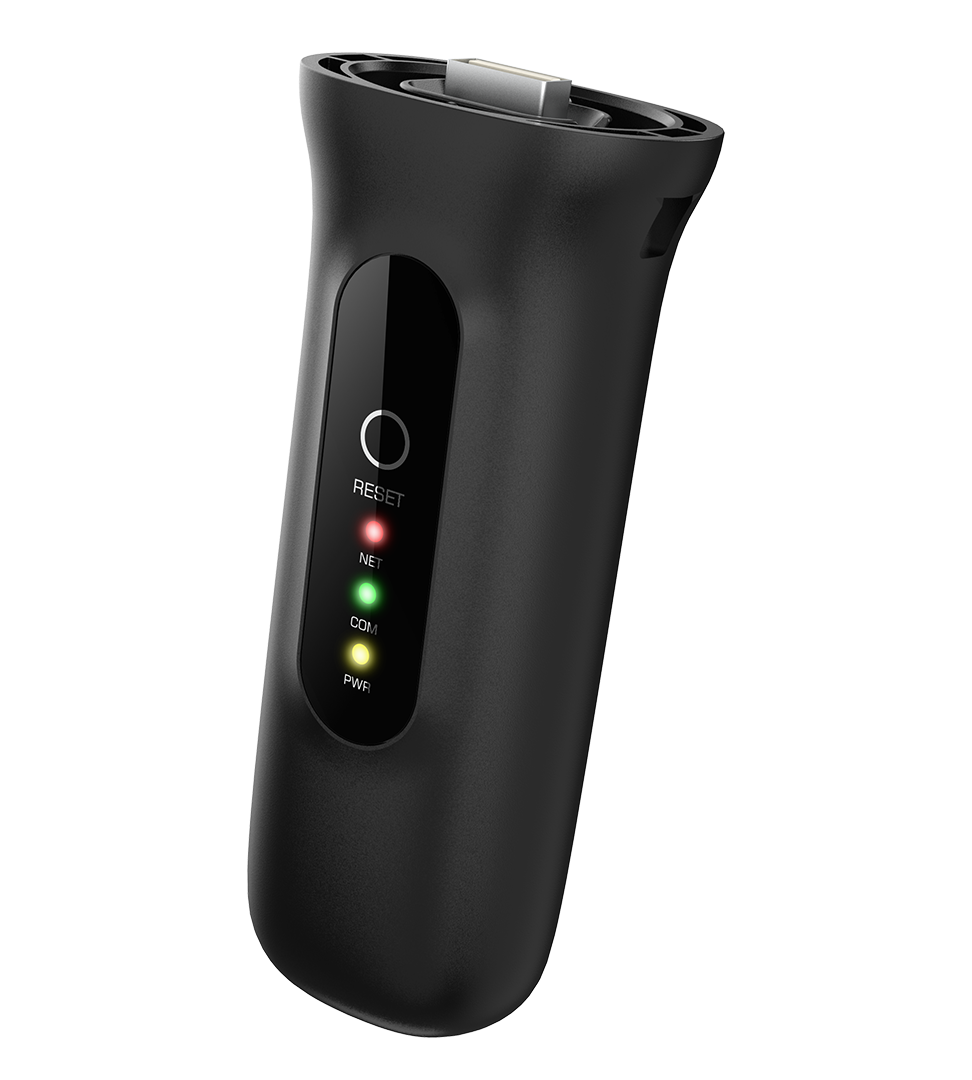

Uma vez que ainda não suportamos atualizações de firmware através do inversor Master, sugerimos que cada inversor tenha o seu próprio Datalogger. Isto permitirá à equipa de suporte atualizar cada inversor, se necessário. Certifique-se de que dispõe de um logger compatível, da série S2 ou S4. Ligue o logger aos inversores Master/Slaves. Para efeitos de monitorização, crie apenas uma planta no SolisCloud e adicione apenas o logger do Master a essa planta. Poderá visualizar tudo, desde a produção fotovoltaica até ao comportamento da bateria, através do inversor Master.
Compatible Loggers
S2-WL-ST
S4-WiFi-ST
https://solis-service.solisinverters.com/a/solutions/articles/44002374987?lang=en
Adicionalmente, todas as mensagens de alarme são transmitidas dos inversores slave para o inversor Master. Assim, só necessita de verificar o registo de alarmes no inversor Master, poupando tempo.

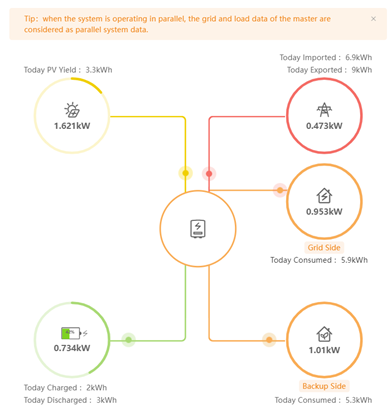

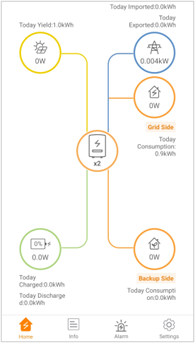

Master Inverter energy flow interface – App view:

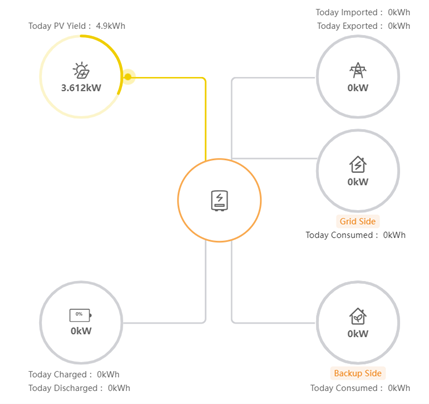

Master Inverter energy flow interface – PC view:
Slave Inverter energy flow interface – PC view:
Resolução de Problemas
Se encontrar algum problema, consulte o guia de troubleshooting fornecido. Caso o problema persista ou não consiga resolvê-lo, contacte o suporte local da Solis sem hesitação.
Certifique-se de que, antes de verificar as mensagens de alarme, os DIP switches estão na posição correta. Isto é essencial para o funcionamento adequado da planta.
Fault Name | Code | Possible Solution |
O sinal de sincronização do slave perdeu-se de forma anormal | SlaveLoseErr(1060） |
|
O sinal de sincronização do master perdeu-se de forma anormal | MasterLoseErr(1061) |
|
Período de sincronização do slave anormal | SlavePrd-Err(1062) |
|
Período de sincronização do master anormal | MasterPrd-Err(1063) |
|
Conflito de endereço físico | Addr-Conflict(1064) |
|
Perda de pacote de heartbeat | HeartbeatLose(1065） |
|
Registo DCAN anormal | DCanErr(1066） |
|
Erros de múltiplos masters | MulMasterErr(1067） |
|
Modos on-grid e off-grid não sincronizados | ModeConflict(1068) |
|
Quando o master está offline, a tensão não está sincronizada com o slave | S-PlugVoltErr(1069） |
|
Outros inversores com falha | Others'Fault(106A） |
|
Perda de comunicação CAN BUS | CAN BUS LOSE（106B) |
|
