Configuração da Porta WAN1 da EMU


A porta WAN1 do gateway EMU é utilizada principalmente para:

  • Ligação à rede Solis Cloud
  • Ligação a um PC para operações locais de exploração e manutenção (O&M) do gateway EMU
  • Comunicação entre gateways EMU mestre e escravo em aplicações com armários paralelos

Na maioria dos casos, a porta WAN1 do gateway EMU vem configurada por defeito em modo DHCP. No entanto, alguns gateways instalados no local podem estar a utilizar versões mais antigas do software, nas quais a porta WAN1 está configurada por defeito em modo STATIC. Nesses casos, o tipo da porta WAN1 deve ser alterado manualmente para DHCP.

Se a rede local não suportar DHCP, a porta WAN1 deverá ser configurada em modo STATIC antes da sua utilização.

Todas as configurações da porta WAN1 são efetuadas através do ecrã tátil do gateway EMU.

未命名Atenção: Para gateways EMU escravos utilizados em cenários mestre-escravo com armários paralelos, não é necessário alterar manualmente o tipo da porta WAN1.



1. Iniciar Sessão na Interface do Ecrã


O ecrã tátil do gateway EMU encontra-se normalmente em modo de suspensão. Toque em qualquer área do ecrã para o ativar.

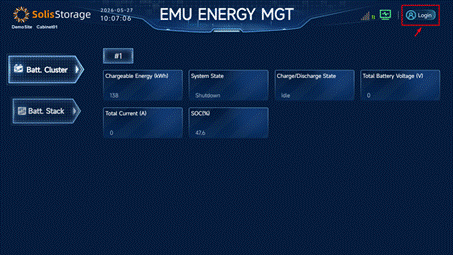

  1. Toque em Login no canto superior direito do ecrã.


        2. Inicie sessão utilizando o nome de utilizador predefinido admin e a palavra-passe 666888 ou 123456.

            Se a palavra-passe tiver sido alterada, utilize a palavra-passe atualizada.

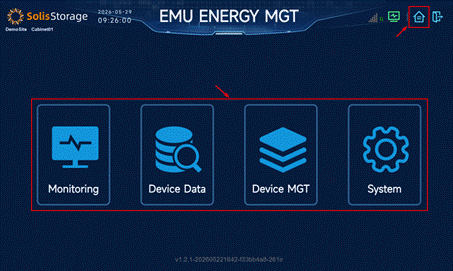

     3. Após o início de sessão, será apresentada a interface principal de funções.


No centro da página existem quatro módulos principais de funções. Toque no botão Return no canto superior direito para regressar à interface principal a partir de qualquer outro ecrã.


2. Configurar o Modo DHCP

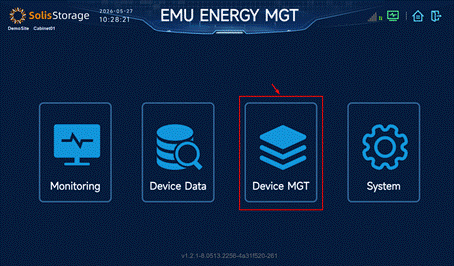

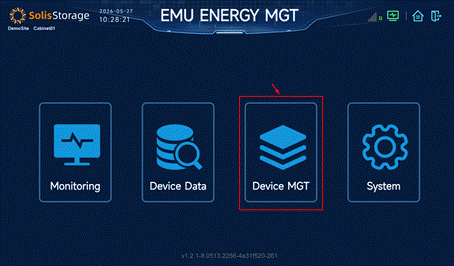

            1. Clique em Device MGT.

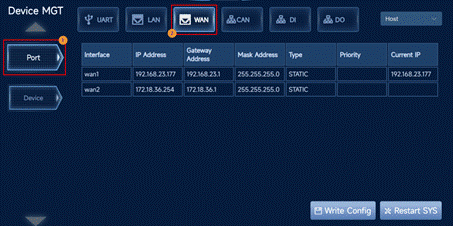

            2. Aceda a Port ► WAN.

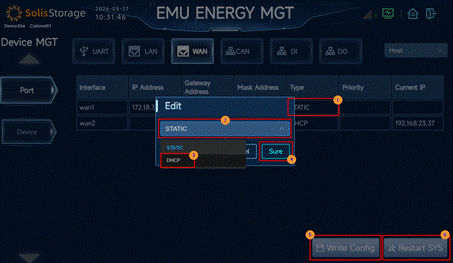

3. Altere o tipo de WAN1 de STATIC para DHCP.

4. Toque em Write Config.

5. Toque em Restart SYS.



3. Configurar o Modo STATIC


            1. Clique em Device MGT.


                2. Aceda a Port ► WAN.

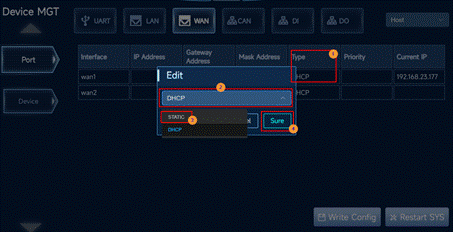

            3. Altere o tipo de WAN1 de DHCP para STATIC.


            4. Configure:

  • IP Address (Endereço IP)
  • Gateway Address (Endereço do Gateway)
  • Mask Address (Máscara de Rede)

de acordo com a configuração da rede local.

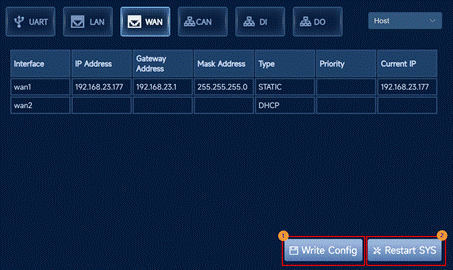

5. Toque em Write Config.

6. Toque em Restart SYS.


4. Verificar o Endereço IP da Porta WAN1


  1. Inicie sessão na interface do ecrã.
  2. Toque em Device MGT.

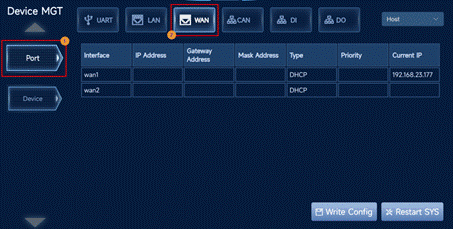

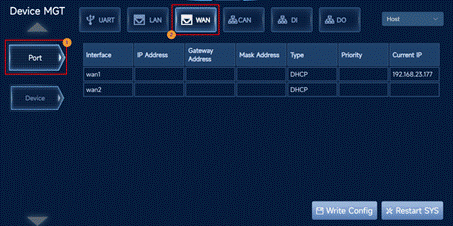

        3. Aceda a Port ► WAN.



Se o tipo de WAN1 for DHCP

  • Registe o valor apresentado em Current IP.


Se o tipo de WAN1 for STATIC

  • Registe as seguintes informações:
    • Current IP (IP Atual)
    • Gateway Address (Endereço do Gateway)
    • Mask Address (Máscara de Rede)
