Paramétrage du facteur de puissance sur les onduleurs de chaîne raccordés au réseau
Le facteur de puissance est un paramètre essentiel dans le fonctionnement des onduleurs de chaîne raccordés au réseau. Il permet de définir la relation entre la puissance active et la puissance réactive injectée ou absorbée par l’installation, contribuant ainsi à la stabilité et à la qualité du réseau électrique. Les réglages peuvent être effectués localement pour des interventions sur site, ou de manière centralisée et plus rapide via SolisCloud, ce qui facilite la maintenance et le suivi des installations.
Paramétrage via l’écran de l’onduleur
Paramétrage via l’écran de l’onduleur
Depuis l’écran de l’onduleur, accéder au menu « Advanced Settings » en utilisant le mot de passe 0010

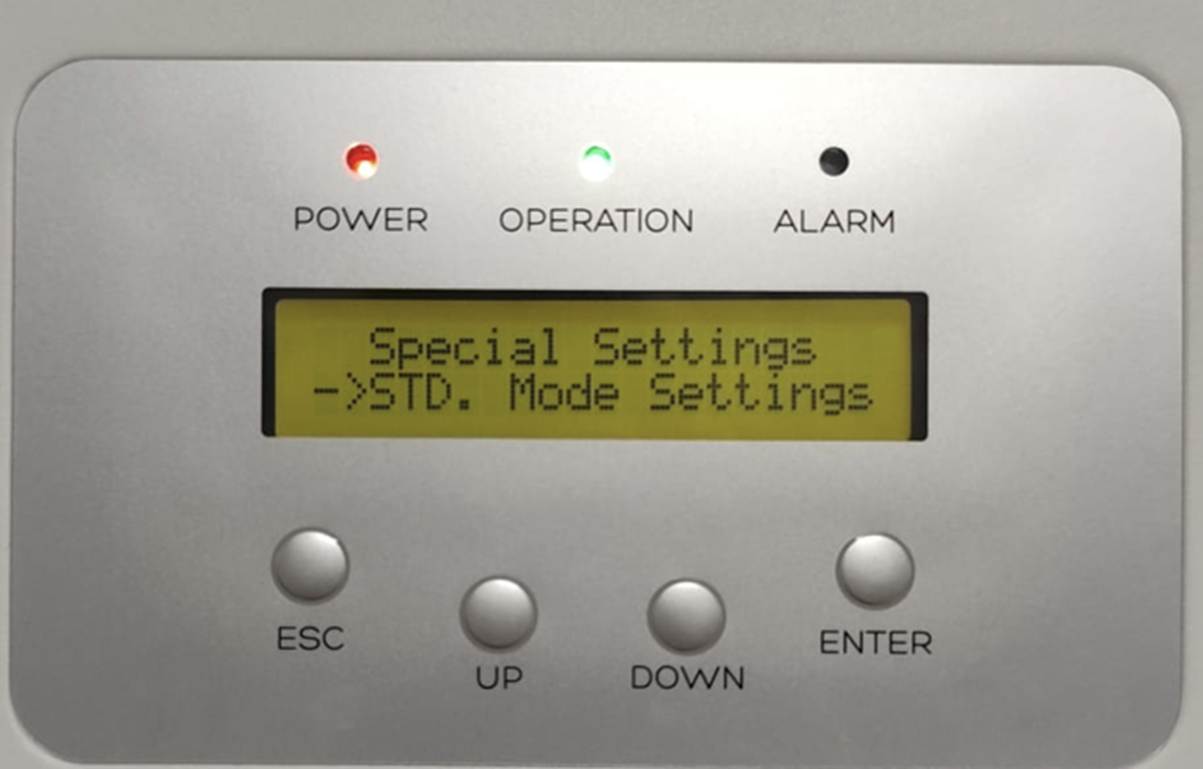

Accéder au menu « STD Mode Settings »

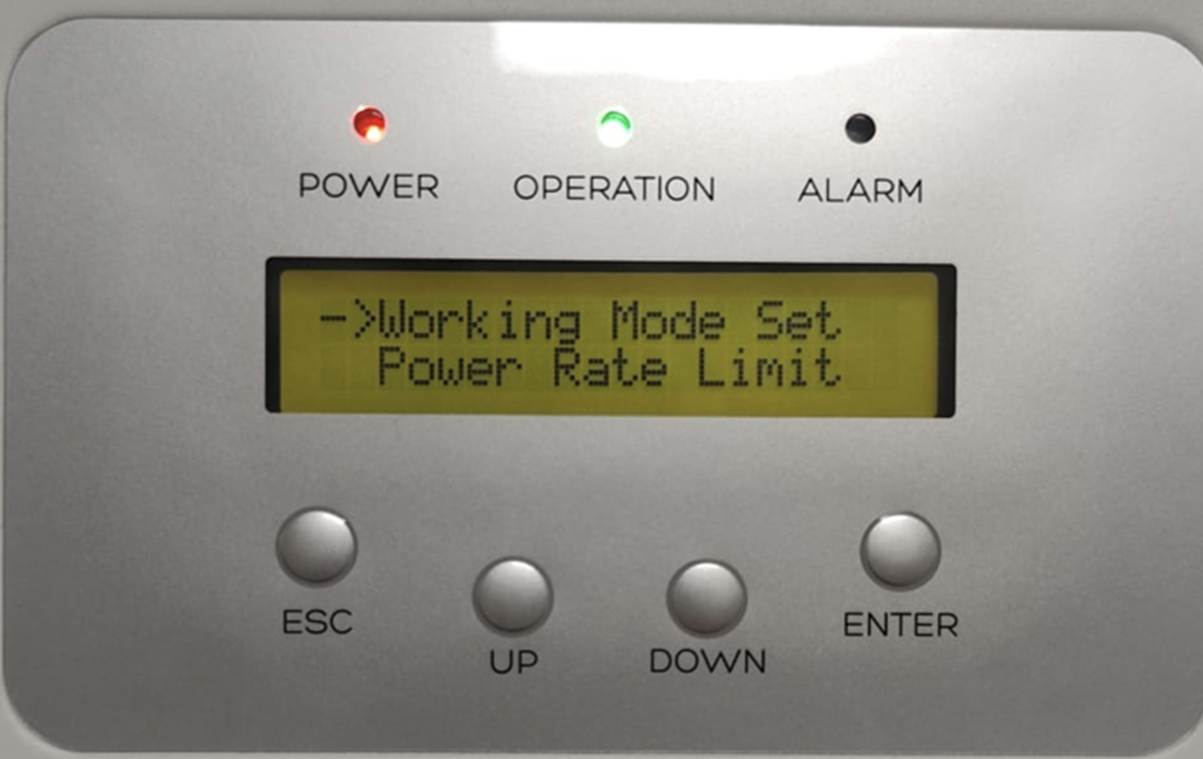

Sélectionner « Working Mode Set »

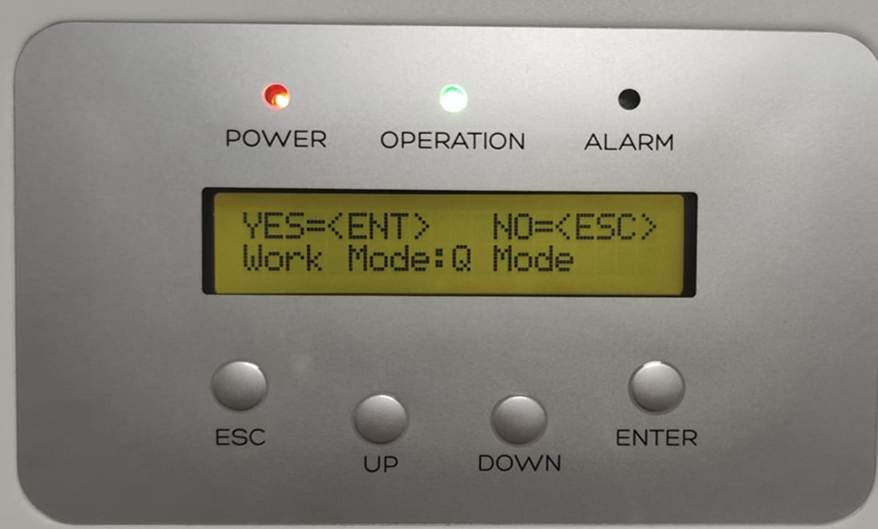

Ensuite, sélectionner « Q Mode »

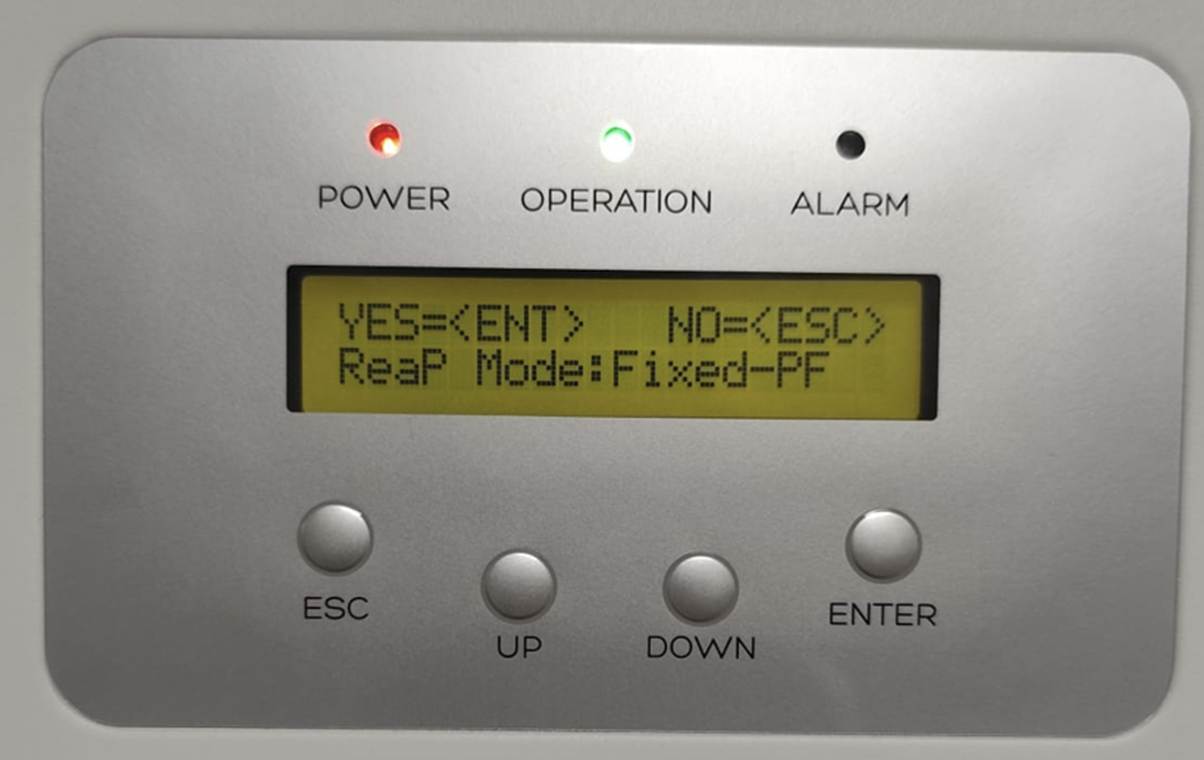

Ensuite, sélectionner « Fixed-PF »

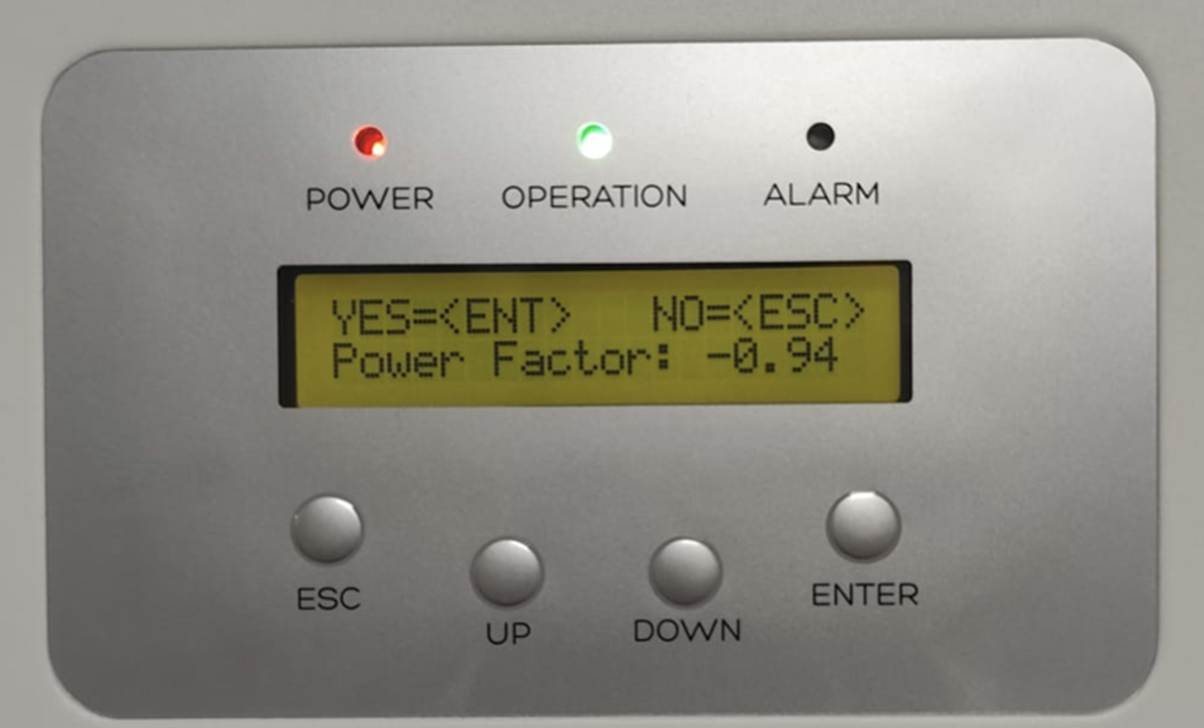

Indiquer la valeur souhaitée.

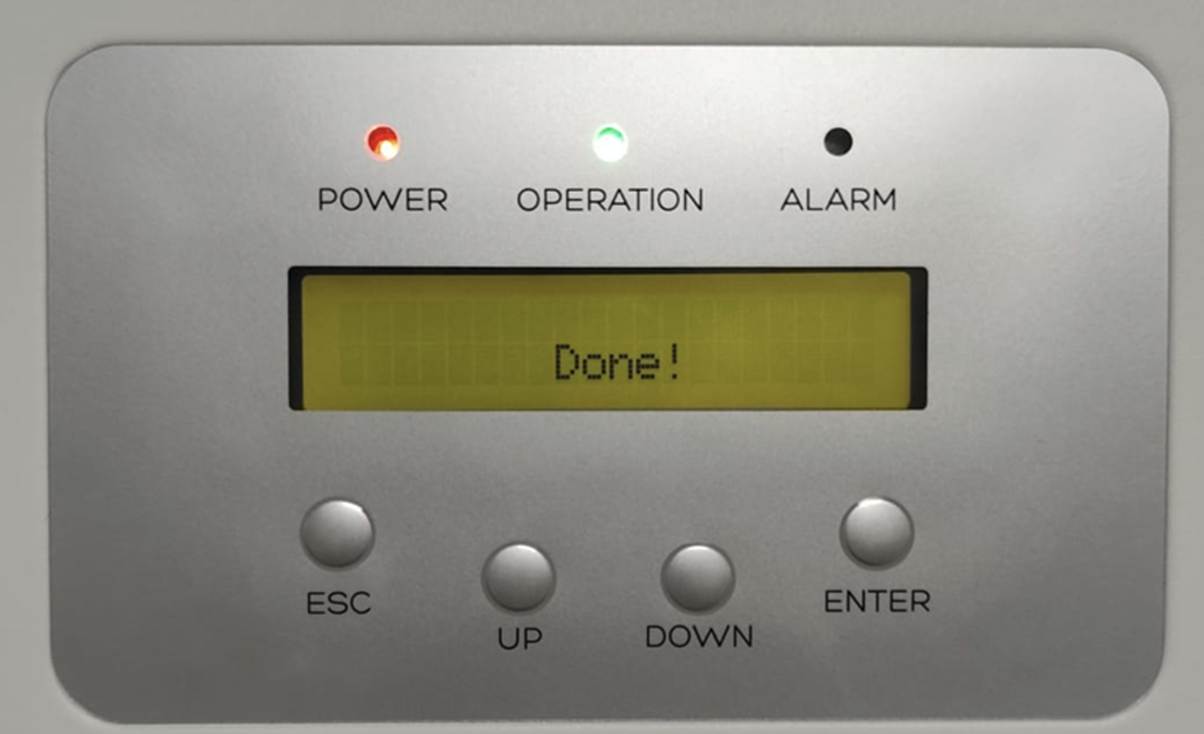

Cliquer sur « ESC » ; le message « Save and Send » apparaîtra. Appuyer sur « Enter » pour confirmer
Vérification de la prise en compte du PF
- Allez dans le menu « Informations »et relevez :
- la puissance active (en W),
- la puissance réactive (en VAR).
- Vous devriez constater que la puissance réactive représente environ 35 % de la puissance active.
Exemple:
- Puissance active : 3000 W
- PF réglé sur : -0,94
→ La puissance réactive absorbée devrait être d’environ -1050 VAR.
Le signe « - » indique que l’onduleur absorbe de la puissance réactive.
Vérification après un redémarrage de l'onduleur
Il est important de redémarrer complètement l’onduleur en coupant l’AC puis le DC afin de vérifier que les paramètres ont bien été sauvegardés et que l’onduleur absorbe toujours une puissance réactive correspondant à environ 35 % de la puissance active.
Paramétrage via SolisCloud

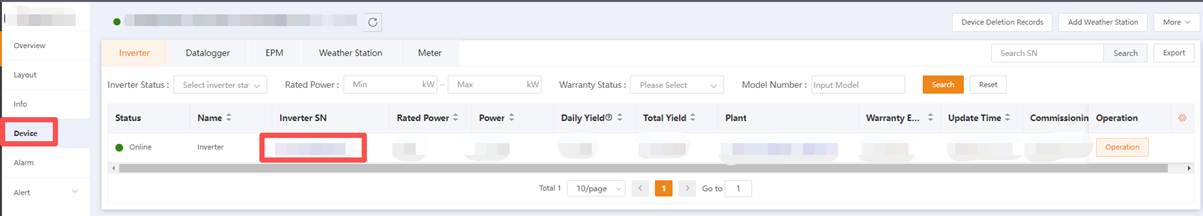

Accéder à SolisCloud et sélectionner le numéro de série de l’onduleur depuis l’onglet « Appareils »

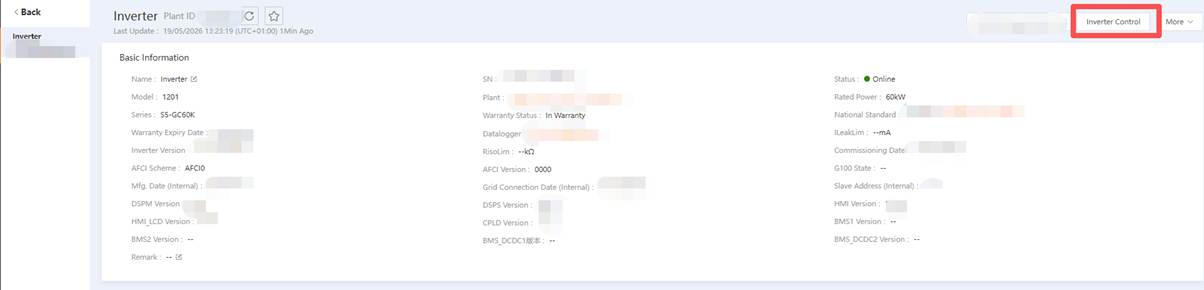

Cliquer sur « Contrôle de l’onduleur ».
Modifier les paramètres dans l’ordre indiqué ci-dessous. Si cet ordre n’est pas respecté, la configuration risque de ne pas être enregistrée correctement. Chaque paramètre doit être enregistré individuellement.

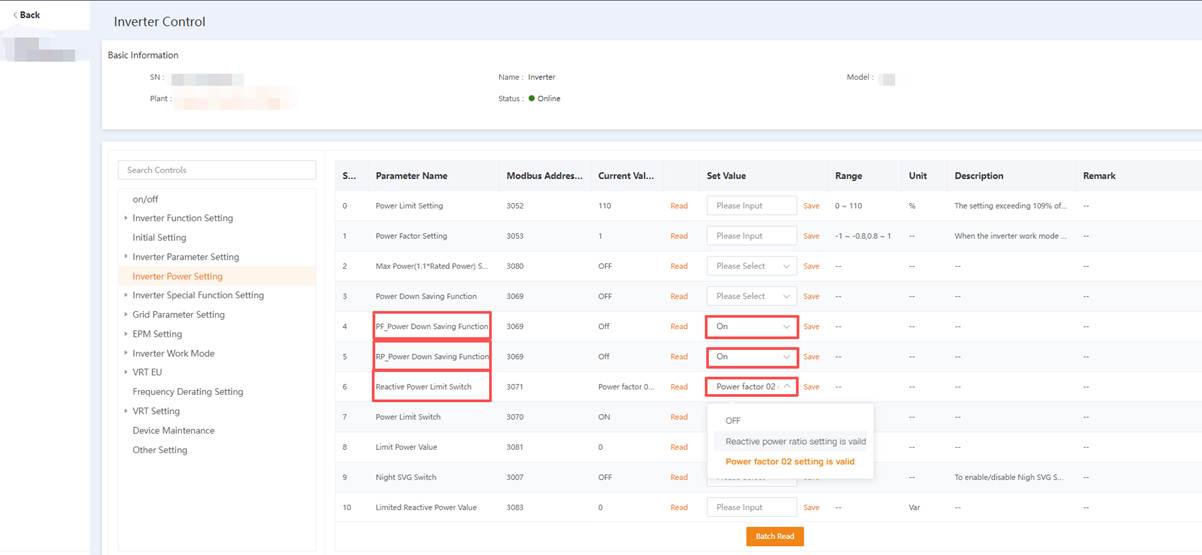

Sélectionner le menu « Inverter Power Settings », lire les paramètres, puis procéder à leur modification comme suit :
1 - PF_Power Down Saving Function > ON > Save
2 - RP_Power Down Saving Function > ON > Save
3 - Reactive Power Limit Switch > Reactive Power Limit Switch > Save

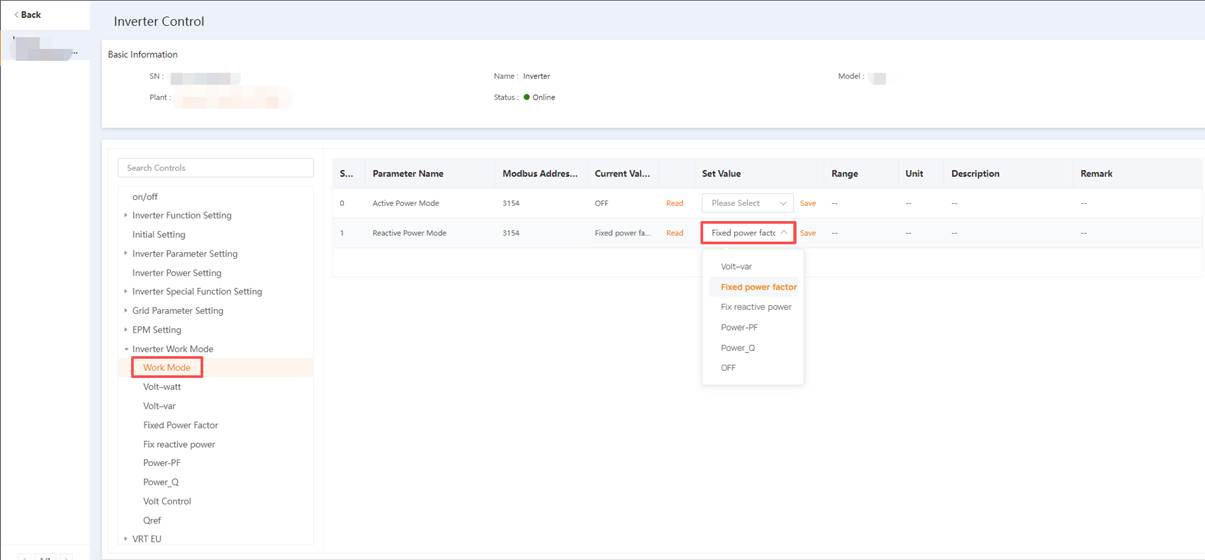

Accéder au menu « Work Mode »
Sélectionner « Reactive Power Mode » et choisir « Fixed Power Factor »

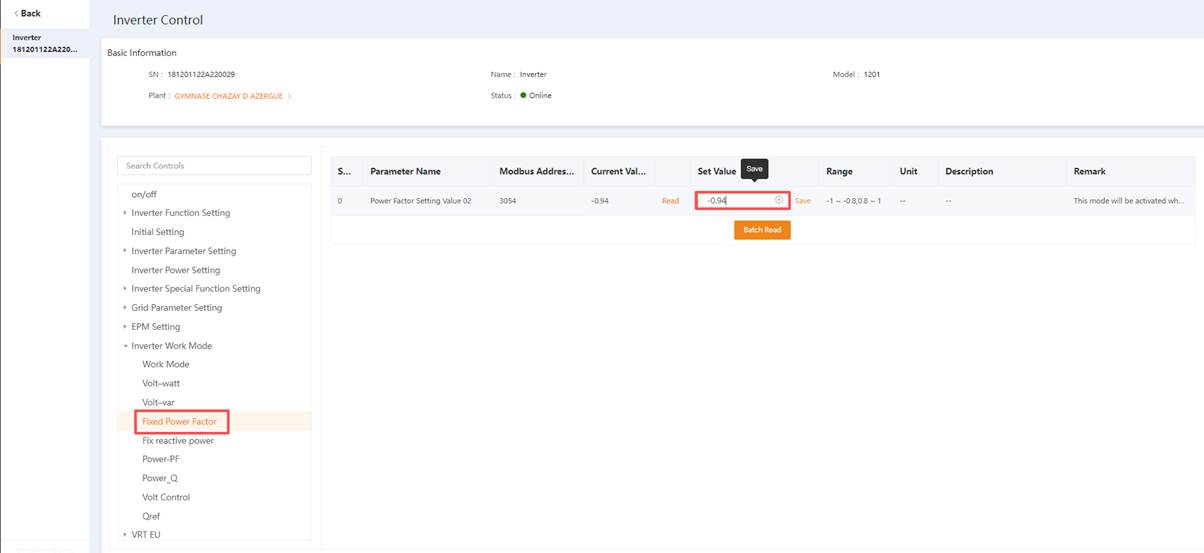

Sélectionner le menu « Fixed Power Factor » et indiquer la valeur souhaitée.
Vérification de la prise en compte du PF

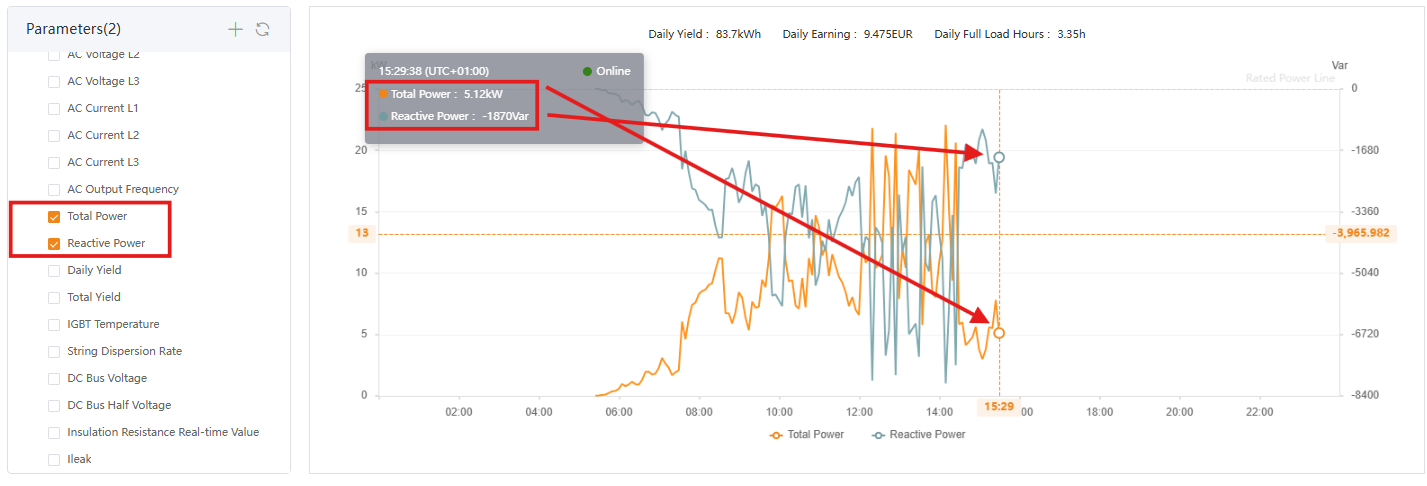

- Allez dans la page de l'onduleur pour afficher la puissance active et la puissance réactive:
- Vous devriez constater que la puissance réactive représente environ 35 % de la puissance active.
Exemple:
- Puissance active : 5120 W
- PF réglé sur : -0,94
→ La puissance réactive absorbée devrait être d’environ 0.35 x 5120 = -1792 VAR. Sur la photo ci-dessus, nous avons 1870VAR.
Le signe « - » indique que l’onduleur absorbe de la puissance réactive.
Vérification après un redémarrage de l'onduleur
Il est important de vérifier, le lendemain après le démarrage de l’onduleur au lever du soleil, que les paramètres ont bien été sauvegardés et que l’onduleur absorbe toujours une puissance réactive correspondant à environ 35 % de la puissance active.
Contexte réglementaire
L’article 54 de l’arrêté du 9 juin 2020 impose aux installations de production d’électricité de type A raccordées en basse tension, notamment les installations photovoltaïques, de disposer de capacités de gestion de la puissance réactive. À la demande du gestionnaire de réseau, ces installations doivent être capables soit de fournir une puissance réactive minimale équivalente à 0,4 × Pmax, soit d’absorber une puissance réactive minimale équivalente à 0,35 × Pmax.
Cette évolution réglementaire marque une étape importante par rapport aux exigences précédentes, en intégrant pleinement les installations photovoltaïques dans les mécanismes de régulation de tension du réseau public de distribution.
Pour les installations photovoltaïques basse tension, la consigne la plus couramment appliquée est la suivante :
absorption d’une puissance réactive correspondant à :
tan φ = -0,35
soit approximativement :
cos φ = 0,94
Cette exigence est fréquemment formulée dans la documentation Enedis de la manière suivante :
« L’installation de production devra, à tout instant, absorber une puissance réactive égale à 0,35 fois la puissance active produite. »
Depuis 2023, cette prescription est largement appliquée aux nouvelles installations photovoltaïques basse tension de puissance inférieure à 250 kVA, afin de limiter les phénomènes de surtension sur le réseau.
Les principaux objectifs techniques sont :
- la réduction des surtensions locales ;
- l’amélioration de la stabilité du réseau ;
- l’augmentation de la capacité d’accueil du photovoltaïque sans nécessiter de renforcement du réseau.
Dans ce contexte, les onduleurs doivent être configurés avec les réglages spécifiques France / Enedis, notamment via un cos φ fixe ou une loi de contrôle Q(U), selon les exigences du raccordement.
Pour les producteurs en vente totale, Enedis peut contrôler le respect des consignes relatives à l’énergie réactive. Ainsi, lorsque la puissance active injectée dépasse 20 % de la puissance de raccordement en injection, la puissance réactive absorbée doit rester comprise entre 0,3 et 0,4 fois la puissance active produite.
