Guida Operativa in Loco per lo Smontaggio e l'Imballaggio degli Inverter Guasti
1. Scopo
Questo documento fornisce istruzioni standardizzate per lo smontaggio in sicurezza e il corretto imballaggio degli inverter guasti (o difettosi) durante gli interventi di assistenza post-vendita. Seguire questa guida aiuta a prevenire lesioni personali, danni secondari alle apparecchiature e problemi legati al trasporto.
2. Processo di Smontaggio
2.1 Procedura di Smontaggio
Passaggio 1: Spegnimento e Scollegamento
Spegnere l'inverter tramite il pannello frontale o il sistema di monitoraggio.
Scollegare l'alimentazione nel seguente ordine:
Prima il lato CA (Corrente Alternata).
Poi il lato CC (Corrente Continua).
Passaggio 2: Rimozione dei Cavi dei Terminali
Rimuovere i cavi dei terminali seguendo la stessa sequenza dello scollegamento dell'alimentazione: prima i cavi CA, poi i cavi CC.
Scattare foto chiare di tutte le connessioni dei terminali prima della rimozione per garantire, se necessario, un corretto ricollegamento.
Passaggio 3: Rimozione della Piastra di Montaggio Posteriore
Utilizzare un avvitatore elettrico o un cacciavite dinamometrico per allentare e rimuovere le viti dalla piastra di montaggio posteriore.
Passaggio 4: Posizionamento dell'Unità a Terra
Rimuovere con attenzione l'inverter dalla sua posizione di montaggio.
Posizionare l'unità in piano e lentamente su una superficie stabile e livellata.
2.2 Note di Sicurezza per lo Smontaggio
Seguire sempre la sequenza: Spegnimento → Scollegamento alimentazione → Verifica dell'assenza di tensione.
Lo smontaggio sotto tensione è severamente vietato.
Non scollegare mai l'alimentazione CC prima dell'alimentazione CA.
Maneggiare l'inverter con delicatezza durante tutto il processo.
Evitare qualsiasi urto o contatto con la superficie dei terminali.
Non forzare durante lo smontaggio.
Tutti gli inverter guasti devono essere restituiti utilizzando l'imballaggio originale o un imballaggio protettivo equivalente approvato dal supporto post-vendita.
3. Processo di Imballaggio
3.1 Procedura di Imballaggio
Passaggio 1: Preparazione del Cartone
Utilizzare l'imballaggio originale dell'inverter ogniqualvolta sia possibile, oppure quello dell'inverter sostitutivo.
Se non disponibile, utilizzare un cartone confermato dal supporto post-vendita per garantire una protezione equivalente.
Posizionare il cartone su una superficie piana e stabile.

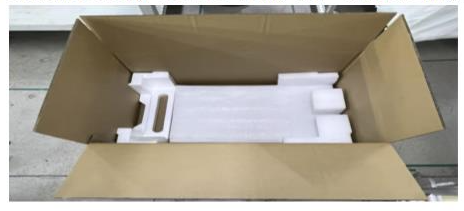

Passaggio 2: Aggiunta dell'Imbottitura Inferiore
Posizionare uno strato di imbottitura protettiva sul fondo del cartone.
I materiali accettabili includono inserti in schiuma, schiuma EPS/EPP, schiuma sagomata o non sagomata, o sacchetti a cuscino d'aria.
Ecco la traduzione di questi passaggi:
Passaggio 3: Posizionamento dell'Inverter Guasto
Posizionare l'inverter con cura, in piano e centrato all'interno del cartone.

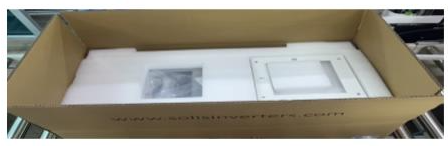

Passaggio 4: Aggiunta dell'Imbottitura Superiore e Laterale
Aggiungere l'imbottitura su tutti i lati e sopra l'inverter.
- Assicurarsi che l'altezza dell'imbottitura sia a livello del bordo superiore del cartone.
Ecco la traduzione di questo passaggio:

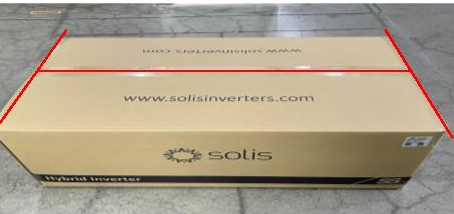

Passaggio 5: Sigillare il Cartone
Sigillare il cartone utilizzando del nastro da imballaggio.
Applicare il nastro formando un sigillo ad "H" (sigillatura ad H) per garantire l'integrità della scatola..
3.2 Note per l'Imballaggio
Il cartone deve essere privo di danni visibili o deformazioni.
Lo spessore dell'imbottitura superiore e inferiore deve essere simile per garantire una protezione completa.
Maneggiare l'inverter con delicatezza durante l'imballaggio per prevenire urti o danni secondari.
4. Promemoria Importante Uno smontaggio o un imballaggio improprio può causare danni durante il trasporto e compromettere la validità della garanzia o la gestione della pratica di assistenza. Seguire sempre questa guida e le istruzioni del supporto post-vendita per la restituzione degli inverter guasti.
Ginlong Technologies Co., Ltd. Questo documento è destinato all'uso da parte di clienti e partner durante le operazioni di assistenza post-vendita.
