DUAL METER
Doppio meter per inverter secondario con ibrido serie S6 trifase
1. Scopo della funzione
La soluzione Dual Meter consente di integrare i dati di produzione provenienti da inverter fotovoltaici esterni (di terze parti) nella piattaforma di monitoraggio Solis Cloud.
È progettata per impianti che utilizzano inverter di marche differenti, offrendo un metodo standardizzato per la supervisione anche degli inverter non Solis, assicurando una visione completa dei flussi energetici del sistema.
2. Descrizione generale

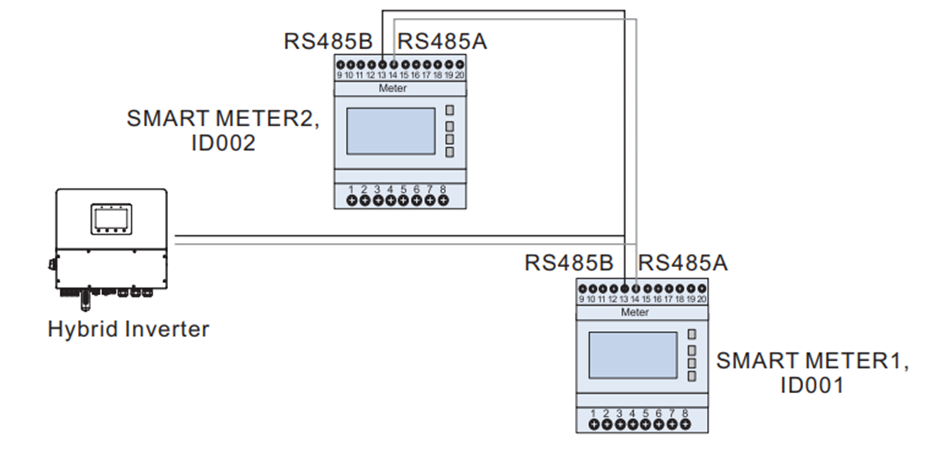

Il sistema Dual Meter prevede l’utilizzo di due contatori intelligenti Modbus collegati all’inverter principale:
- Contatore 1 (Rete): misura l’energia prelevata e immessa in rete.
- Contatore 2 (Inverter fotovoltaico di terze parti): misura la produzione del secondo inverter.
Entrambi i contatori comunicano con l’inverter Solis principale tramite protocollo Modbus RTU (RS485), permettendo alla piattaforma Solis Cloud di visualizzare i dati combinati di consumo e produzione.
Il secondo contatore intelligente deve essere acquistato separatamente, poiché non è incluso con l’inverter a stringa.

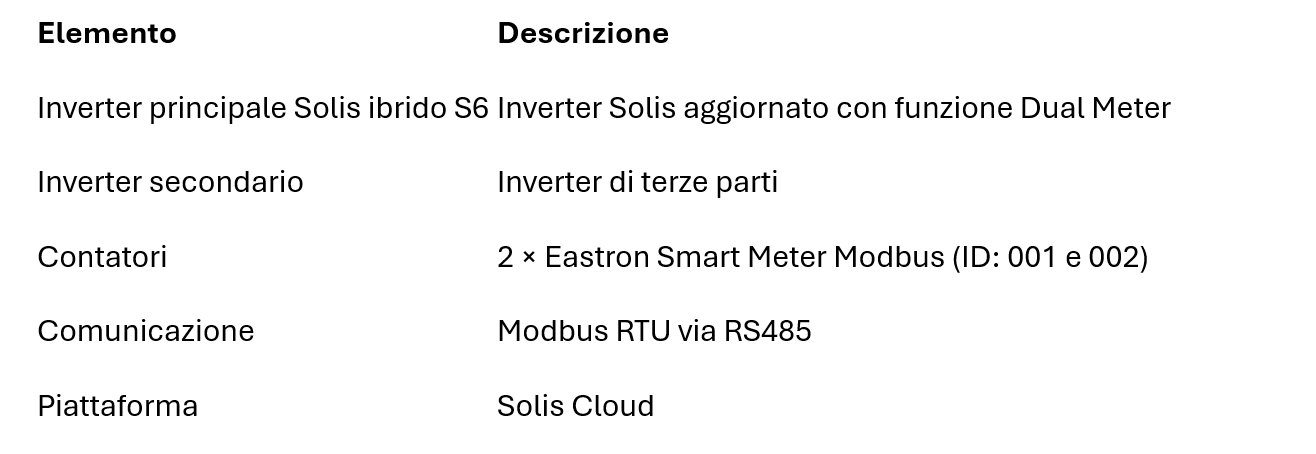

3. Requisiti di sistema
4. Procedura di configurazione

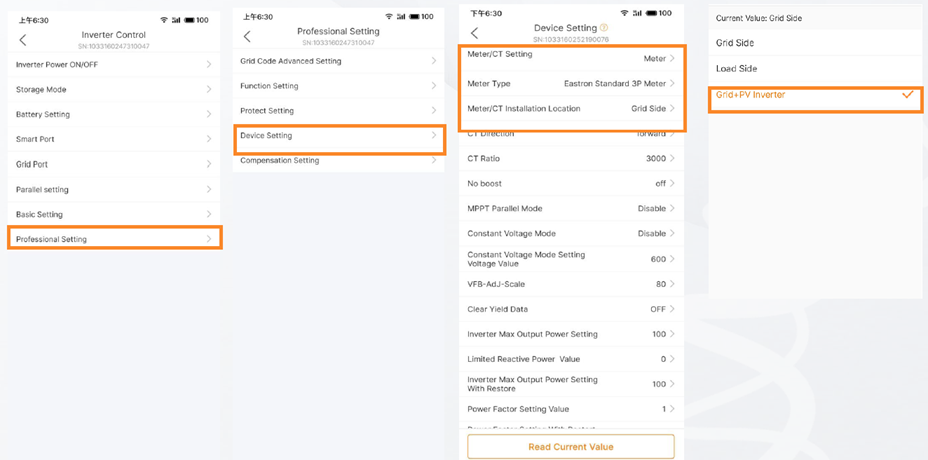

4.1 Impostazioni dell’inverter ibrido Solis
- Accedere al menu Professional Settings→ Inserire la password: 0010
- Selezionare Device Settings
- Accedere a Meter Settings / CT (trasformatore di corrente)
- Impostare:
- Meter Type: Contatore
- Meter Placement / CT: Rete + Inverter fotovoltaico
4.2 Impostazioni dei contatori
https://www.youtube.com/watch?v=ucx8SezG_7o

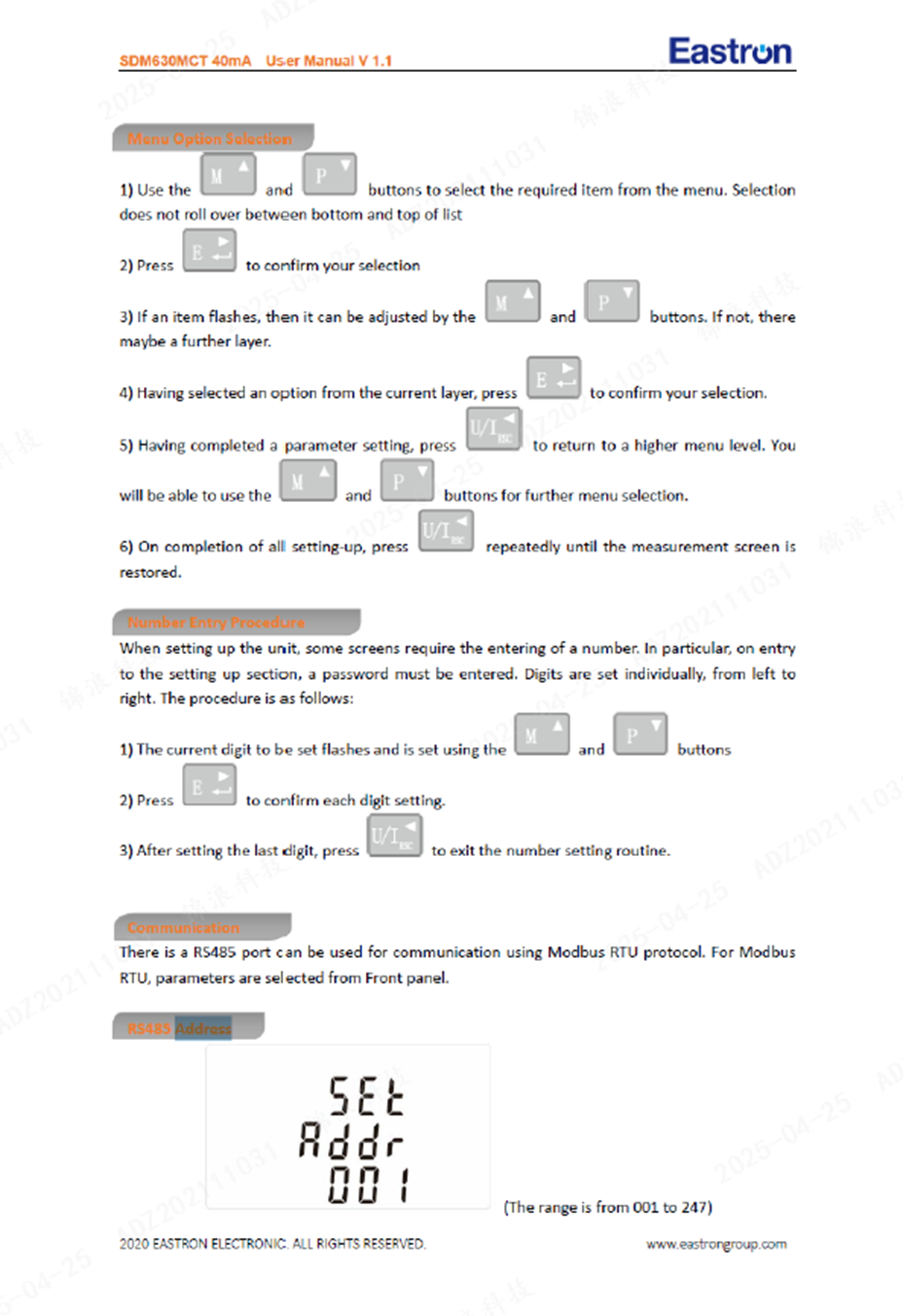

- Accedere al menu Impostazioni contatore premendo il tasto per tre secondi → Inserire la password: 1000
- Configurare come segue:
- Salvare le impostazioni
5. Note tecniche e raccomandazioni
- I due meter devono avere indirizzi Modbus univoci per evitare conflitti di comunicazione.
- Verificare il corretto collegamento dei cavi RS485 rispettando polarità A/B e schermatura.
- Il secondo contatore deve essere installato sul lato produzione dell’inverter di terze parti.
- Controllare, tramite Solis Cloud, la corretta acquisizione dei dati di entrambi i contatori.
- Tutte le operazioni devono essere eseguite da personale qualificato
