Definições de Controlo Remoto do Solis Cloud

Versão para Computador (Desktop)

Introdução

A plataforma SolisCloud oferece ferramentas poderosas para a monitorização e controlo remoto do seu sistema de inversor solar. Uma das funcionalidades mais valiosas é o Controlo do Inversor, que permite aos utilizadores configurar e ajustar os parâmetros do inversor diretamente através da interface web. Quer esteja a gerir a interação com a rede elétrica, o comportamento da bateria ou definições avançadas de conformidade, esta funcionalidade coloca um controlo abrangente ao seu alcance.

Este artigo apresenta um guia passo a passo sobre como aceder às Definições de Controlo Remoto no SolisCloud (versão para computador), seguido de uma descrição detalhada dos diferentes menus de configuração disponíveis para inversores híbridos. Embora a disposição e a designação exata dos itens de menu possam variar ligeiramente consoante o modelo do inversor e a versão do firmware, este guia serve como referência útil para a maioria das instalações.

Nota: Tenha em atenção que existe uma diferença entre a interface de controlo remoto do inversor disponível para Instaladores (organizações) e para Proprietários. Os proprietários não terão acesso a todos os parâmetros descritos neste artigo. Esta restrição existe por motivos de segurança e para garantir a integridade do sistema.

A interface apresentada abaixo corresponde à vista de uma conta de Instalador.

Recomenda-se vivamente que os instaladores não alterem quaisquer parâmetros, a menos que compreendam plenamente a sua função e o respetivo impacto. Uma configuração incorreta pode provocar o funcionamento inadequado do inversor ou a redução do seu desempenho.

Em particular, os parâmetros relacionados com a rede elétrica só devem ser modificados quando houver instruções específicas por parte do operador da rede competente.

Se tiver dúvidas relativamente a qualquer definição ou funcionalidade, contacte a equipa local de suporte da Solis antes de efetuar quaisquer alterações.

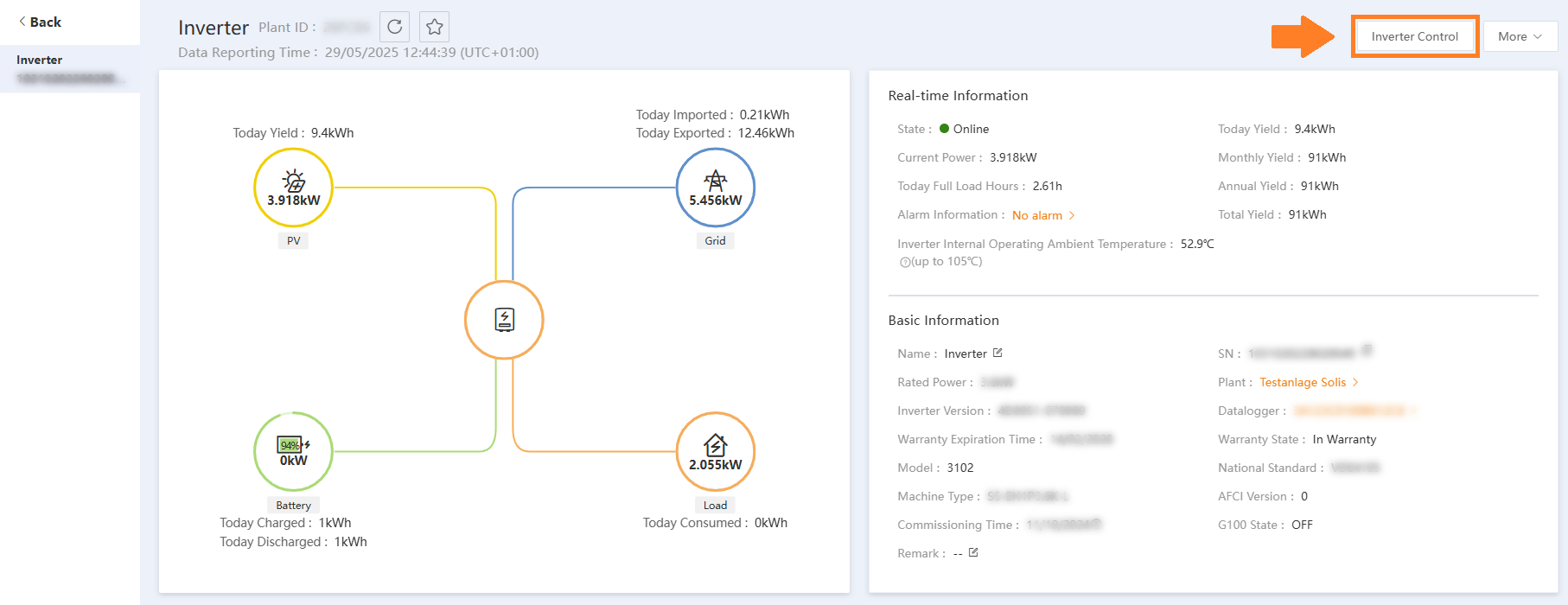

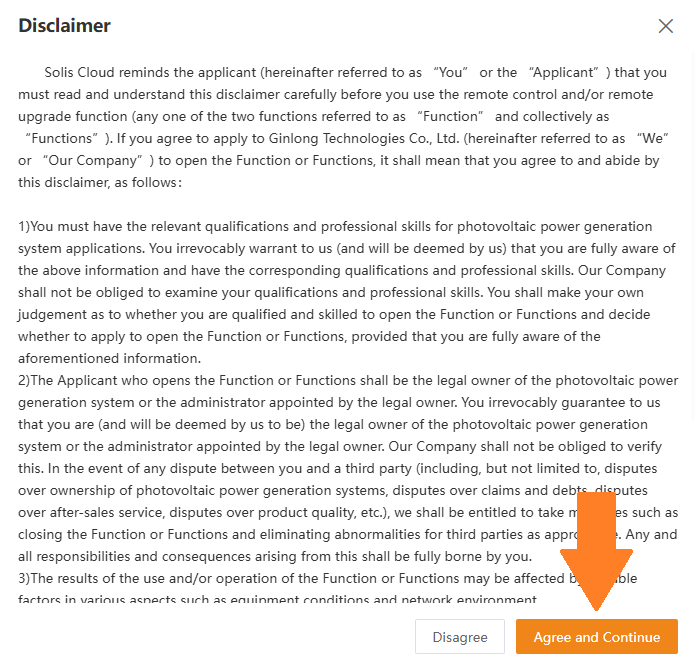

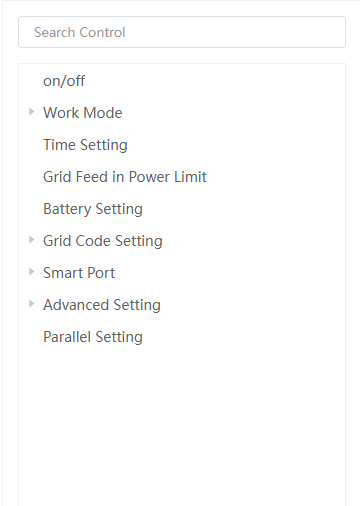

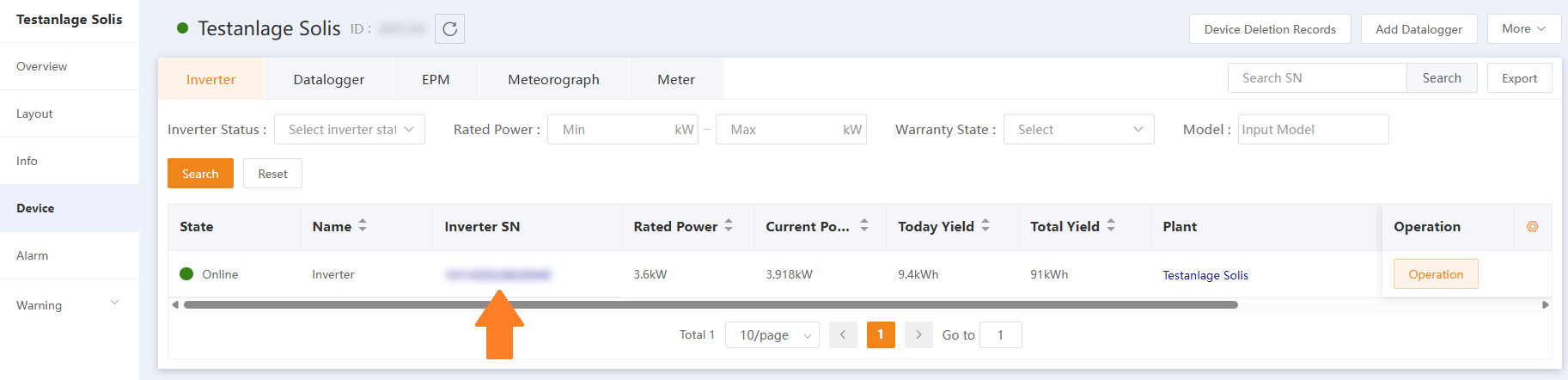

1. Como Aceder às Definições de Controlo Remoto no SolisCloud

Para começar a gerir o seu inversor remotamente, siga os passos abaixo:

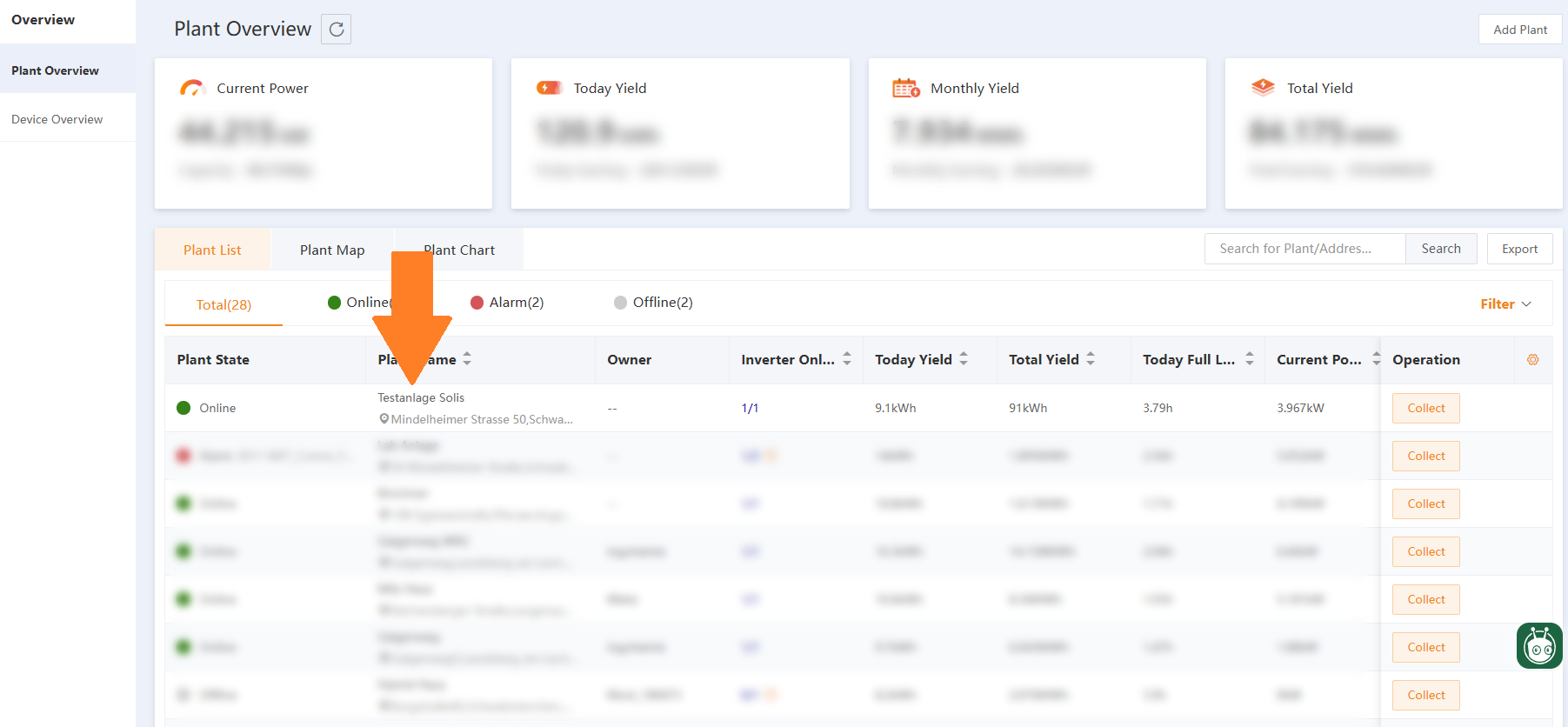

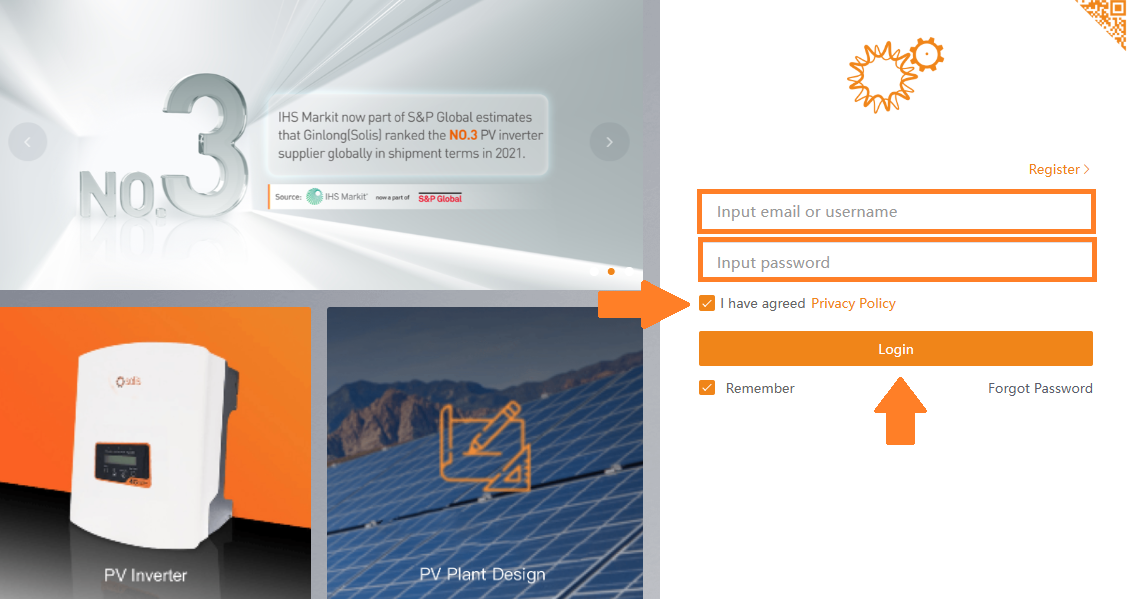

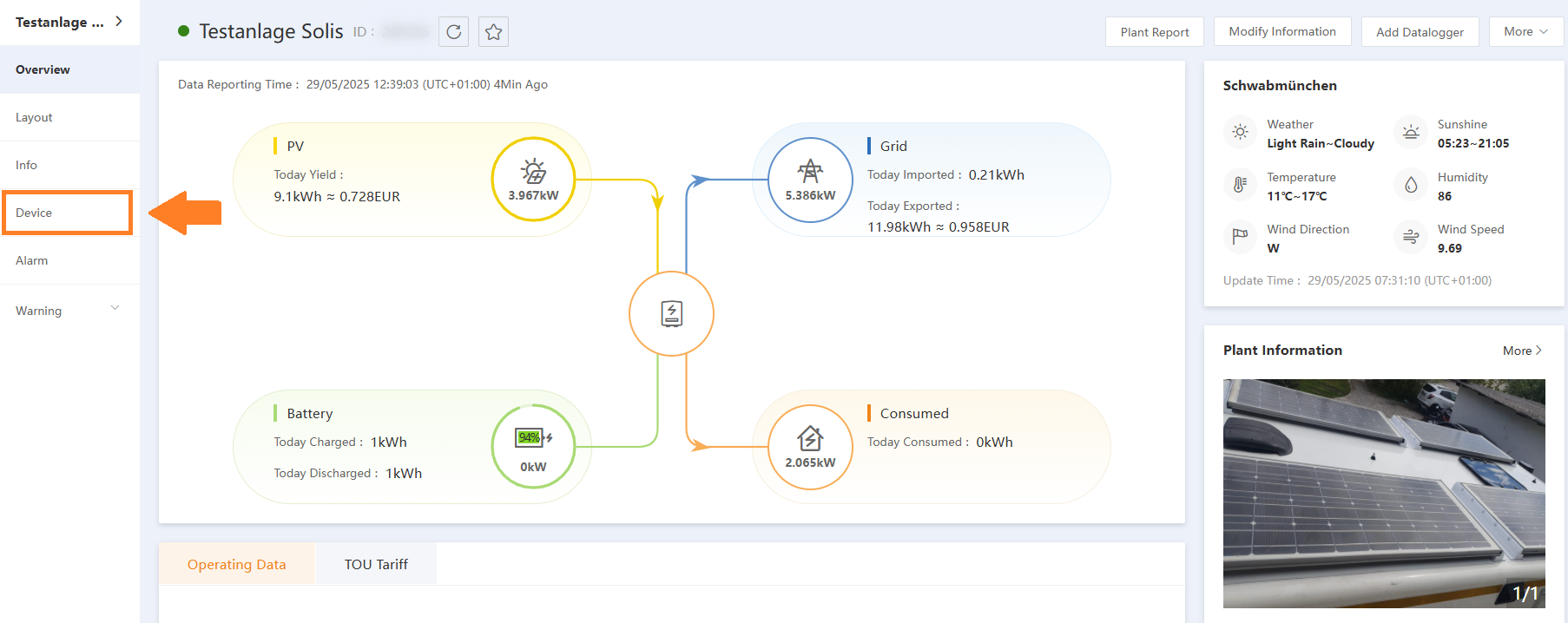

1. Inicie sessão no SolisCloud utilizando as suas credenciais.

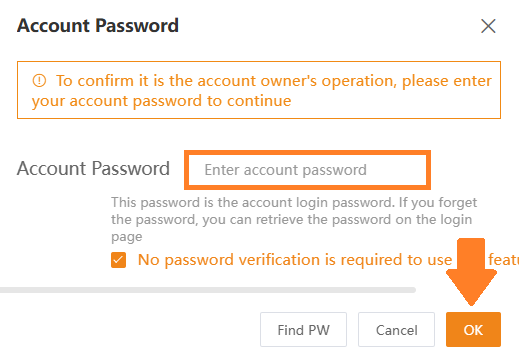

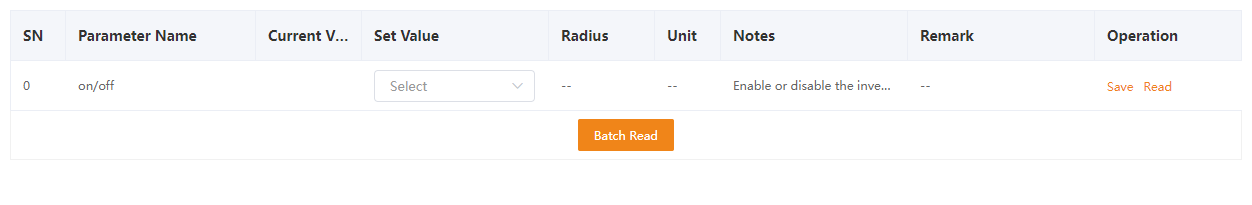

Ligado/Desligado (On/Off):
Permite ativar ou desativar a conversão de energia e a saída de potência do inversor.

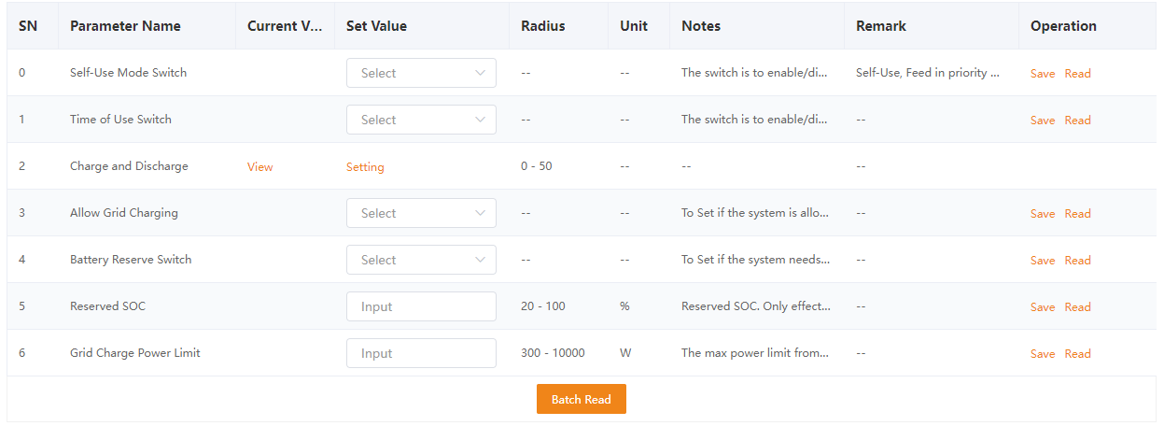

Tenha em atenção que o modo Autoconsumo não pode estar ativo em simultâneo com outros modos, como Prioridade à Injeção na Rede, Peak-Shaving ou Off-Grid. Ao ativar qualquer um destes modos, o modo de Autoconsumo será automaticamente desativado.

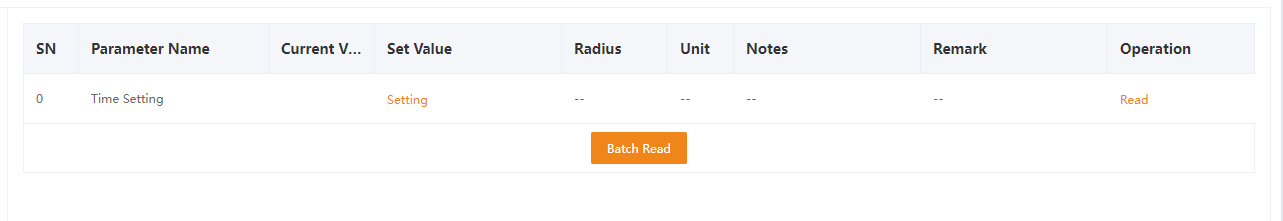

Define os períodos específicos durante os quais a bateria deve carregar ou descarregar.

Esta configuração só tem efeito quando o Interruptor de Horário de Utilização está ativado.

Controla se o sistema pode utilizar energia da rede para carregar a bateria e manter uma reserva de carga (SOC – State of Charge), assegurando a disponibilidade de energia de backup em caso de falha da rede.

Quando esta opção está ativada, a bateria será carregada pela rede sempre que necessário, mas isso não implica um carregamento contínuo.

Define a percentagem da capacidade da bateria que será reservada para backup.

Pode ser ajustado entre 10% e 100% e só tem efeito quando o Interruptor de Reserva da Bateria está ativado.

Define a potência máxima que pode ser obtida da rede para manter o SOC reservado.

Pode ser ajustado entre 300 W e 10.000 W e só tem efeito quando o Interruptor de Reserva da Bateria está ativado.

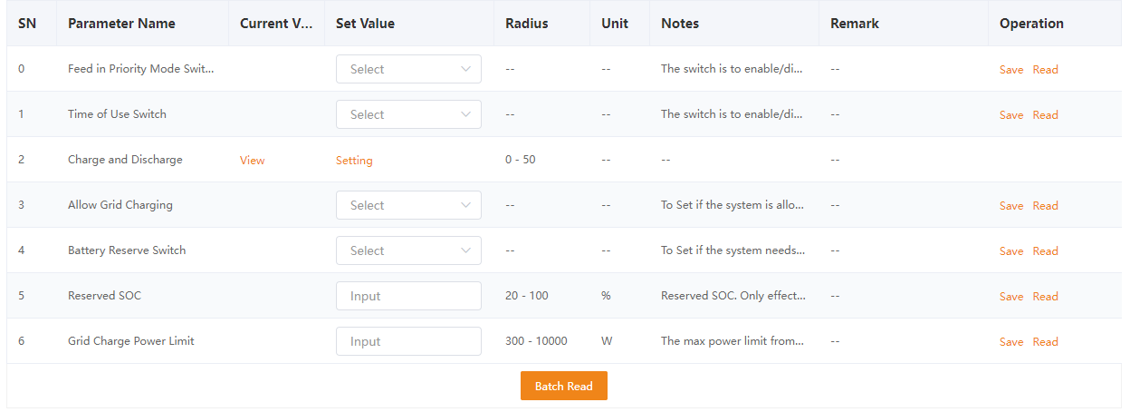

O Modo de Prioridade à Injeção na Rede dos inversores Solis permite dar prioridade à exportação do excedente de energia solar para a rede elétrica, enquanto o carregamento e descarregamento da bateria são geridos de acordo com as preferências do utilizador.

Através do SolisCloud, os utilizadores podem personalizar definições essenciais para controlar a forma como o sistema interage com a rede e gere as reservas da bateria, otimizando o fluxo de energia de acordo com as suas necessidades.

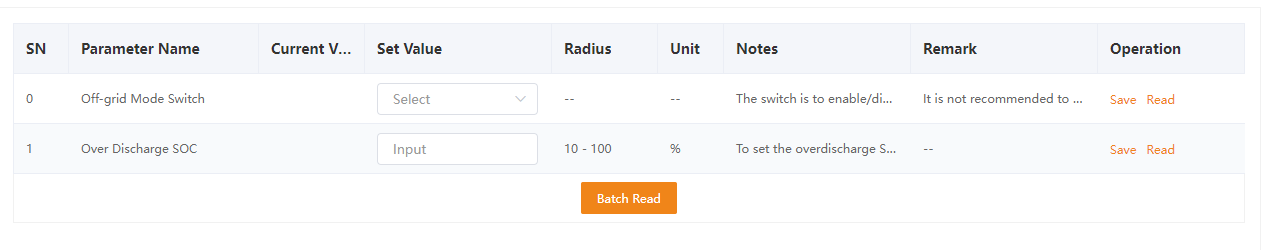

Modo de Funcionamento – Off Grid

O modo Off Grid permite que os inversores Solis operem de forma independente da rede elétrica, fornecendo energia exclusivamente a partir do sistema fotovoltaico e do armazenamento em bateria. Este modo é ideal para locais sem acesso à rede ou em situações de desligamento intencional da mesma.

Através do SolisCloud, os utilizadores podem configurar parâmetros essenciais para garantir uma operação segura e eficiente em modo isolado da rede, assegurando simultaneamente a proteção da bateria.

Interruptor do Modo Off-Grid:

Ativa ou desativa o modo Off-Grid. Tenha em atenção que este modo não pode ser ativado se o estado de carga da bateria (SOC) estiver abaixo de 30%, protegendo a bateria contra descargas profundas.

SOC de Sobredescarga em Off-Grid:

Define o nível mínimo de SOC permitido durante a operação em modo Off-Grid, ajustável entre 10% e 100%. Este parâmetro ajuda a evitar descargas excessivas da bateria e contribui para prolongar a sua vida útil durante o funcionamento isolado da rede.

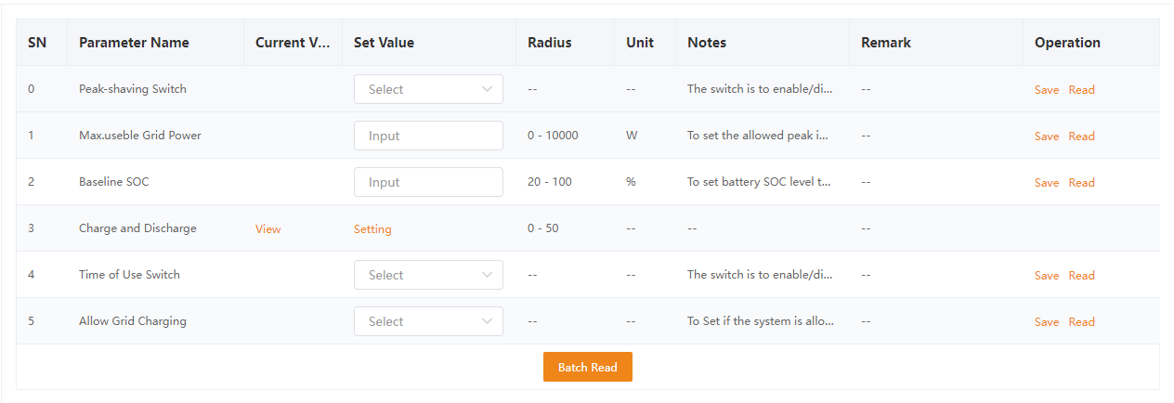

2.2.4. Modo de Funcionamento – Modo Peak Shaving

O Modo Peak Shaving ajuda a reduzir os custos de eletricidade utilizando a bateria para fornecer energia durante períodos de elevada procura energética (horas de ponta). Em vez de consumir energia da rede elétrica, normalmente mais cara nestes períodos, o sistema descarrega a bateria para reduzir os picos de consumo.

Desta forma, é possível diminuir os encargos associados à potência de ponta e tornar o perfil de consumo energético mais estável e eficiente.

Interruptor Peak Shaving:

Ativa ou desativa o modo Peak Shaving. Este modo é suportado apenas por baterias de lítio com funcionalidade de comunicação.

Potência Máxima Utilizável da Rede:

Define a potência máxima permitida para importação da rede elétrica durante a operação em modo Peak Shaving, ajustável entre 0 e 10.000 W. Este limite ajuda a controlar os picos de consumo no ponto de ligação à rede.

SOC de Referência:

Define o nível de estado de carga da bateria (SOC) que deve ser mantido quando o limite máximo de importação de potência da rede não é atingido, ajustável entre 10% e 100%.

Quando o SOC da bateria desce abaixo do valor definido e a potência medida pelo contador ainda não atingiu o valor de Potência Máxima Utilizável da Rede, o sistema utiliza a margem de potência disponível para carregar a bateria até que esta atinja novamente o SOC de Referência.

Permitir Carregamento pela Rede:

Ativa ou desativa a capacidade do sistema de carregar a bateria utilizando energia da rede elétrica, proporcionando maior flexibilidade na gestão dos níveis de carga da bateria.

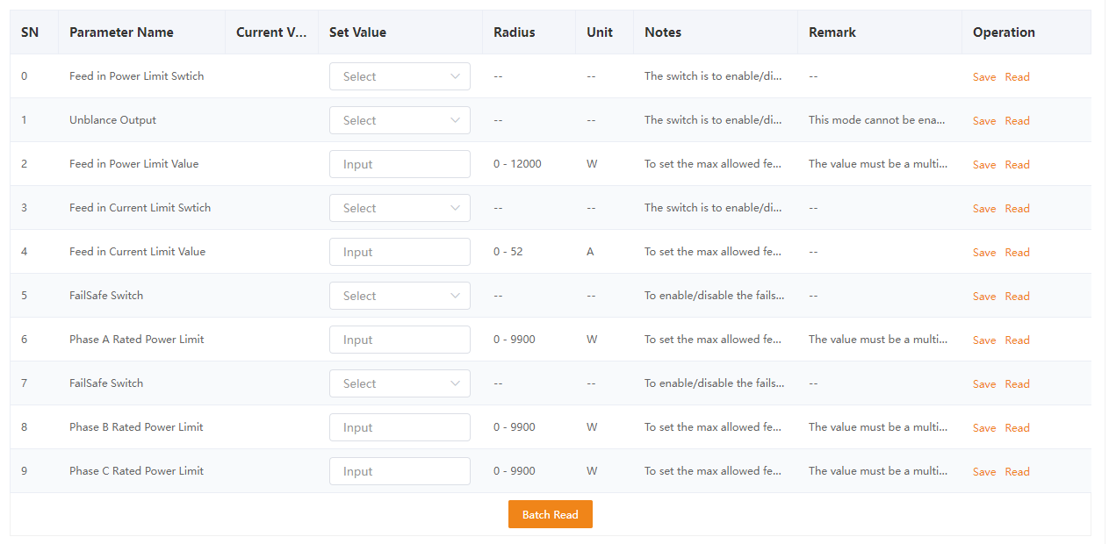

2.4. Limite de Potência de Injeção na Rede

As definições de Limite de Potência de Injeção na Rede permitem aos utilizadores controlar e limitar a quantidade de potência e corrente que o inversor Solis exporta para a rede elétrica.

Estes parâmetros são essenciais para garantir a conformidade com os regulamentos locais da rede, otimizar a gestão da distribuição de energia e proteger tanto o inversor como a infraestrutura da rede elétrica.

Através do SolisCloud, os utilizadores podem ativar, desativar e ajustar facilmente estes limites de acordo com os seus requisitos específicos.

Interruptor de Limite de Injeção na Rede:

Ativa ou desativa a função geral de limitação da potência exportada para a rede elétrica.

Saída Desequilibrada (Unbalance Output):

Este interruptor permite ativar ou desativar a funcionalidade de saída desequilibrada em inversores monofásicos divididos (split-phase) ou trifásicos. Tenha em atenção que esta função só pode ser ativada quando o condutor Neutro (N) estiver corretamente ligado.

Valor do Limite de Potência de Injeção:

Define a potência máxima permitida para injeção na rede elétrica, ajustável entre 0 e 12.000 W.

Interruptor de Limite de Corrente de Injeção:

Ativa a limitação de exportação baseada em corrente, em vez da limitação baseada em potência, oferecendo um método alternativo para controlar a energia injetada na rede.

Valor do Limite de Corrente de Injeção:

Define a corrente máxima permitida para exportação para a rede, ajustável entre 0 e 52 A.

Interruptor FailSafe:

Quando ativado, garante que o inversor retorna a um estado seguro predefinido em caso de falha de comunicação ou de controlo.

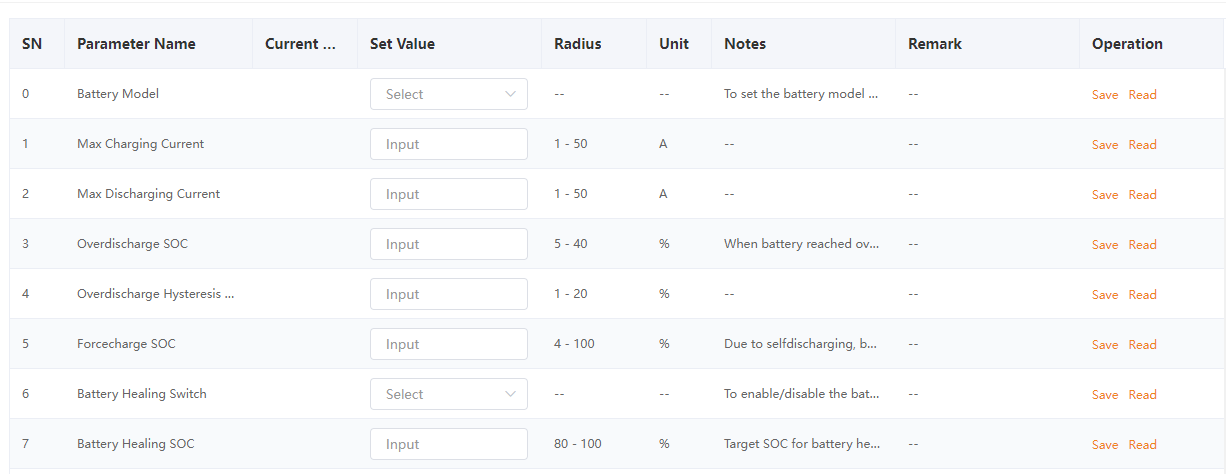

2.5. Definições da Bateria

O menu Definições da Bateria disponibiliza opções essenciais de configuração para gerir o desempenho da bateria e preservar a longevidade do sistema.

Os utilizadores podem definir o modelo da bateria, ajustar os limites de corrente de carga e descarga, bem como configurar os limites do Estado de Carga (SOC) para proteção contra sobredescarga e para recarga forçada.

Estas definições garantem que a bateria funciona de forma eficiente, segura e em conformidade com os requisitos do sistema.

SOC de Histerese de Sobredescarga:

Evita a comutação frequente da saída de backup em modo Off-Grid quando o SOC da bateria se encontra próximo do limite mínimo de carga definido. Esta função ajuda a melhorar a estabilidade do sistema e a reduzir ciclos de ligação e desligamento desnecessários.

Interruptor / SOC de Recuperação da Bateria (Battery Healing):

Durante períodos prolongados de baixa produção fotovoltaica, a bateria pode permanecer num estado de carga (SOC) reduzido, o que pode afetar o seu desempenho e vida útil a longo prazo.

Para preservar a saúde da bateria, ative o Interruptor de Recuperação da Bateria e defina um valor de SOC de Recuperação da Bateria. Quando a bateria atingir o valor de SOC de Carga Forçada (Forcecharge SOC) definido, o inversor utilizará toda a energia fotovoltaica disponível para carregar a bateria até ao SOC de Recuperação configurado.

Durante este processo, as cargas serão alimentadas pela rede elétrica.

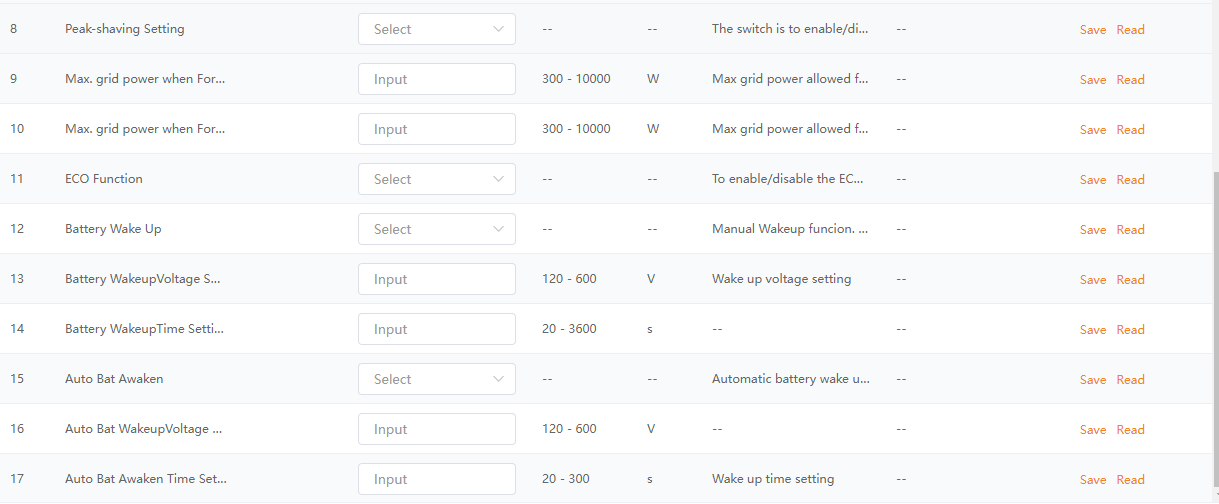

Configuração Peak Shaving / Potência Máxima da Rede durante Carga Forçada:

Define o comportamento do Peak Shaving quando a bateria entra em modo de carga forçada. Esta configuração limita dinamicamente a potência de carregamento proveniente da rede elétrica, evitando que a potência consumida exceda o valor máximo de rede definido.

Função ECO:

Ajuda a reduzir a autodescarga desnecessária da bateria, desligando o circuito da bateria durante a noite quando o SOC atinge o limite de sobredescarga configurado.

Ativação da Bateria / Configuração de Tensão / Configuração de Tempo:

Permite a ativação manual da bateria através da definição de uma tensão específica e de um período de tempo determinado.

Ativação Automática da Bateria / Configuração de Tensão / Configuração de Tempo:

Permite que a bateria seja ativada automaticamente todas as manhãs quando o inversor arranca, de acordo com os valores de tensão e tempo previamente configurados.

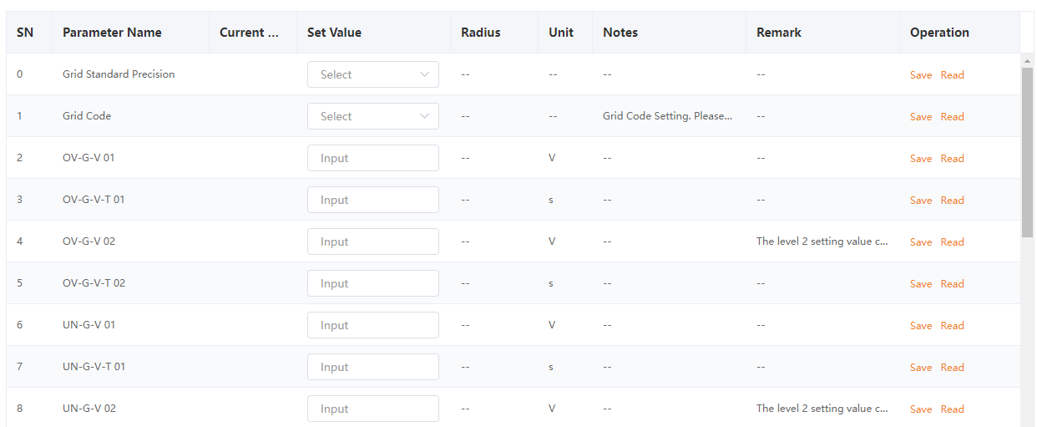

2.6.1. Definições do Código de Rede – Parâmetros do Código de Rede

Os Parâmetros do Código de Rede definem configurações críticas que regulam a forma como o inversor Solis interage com a rede elétrica, garantindo a conformidade com os regulamentos e normas locais aplicáveis.

Estes parâmetros controlam limites de tensão e frequência, tempos de atuação e reconexão, bem como comportamentos de resposta destinados a proteger tanto a rede elétrica como o próprio inversor.

Acedidos através do SolisCloud, estes parâmetros são normalmente pré-configurados de acordo com os requisitos da norma de rede aplicável ao local de instalação. Por este motivo, não devem ser alterados, exceto sob orientação de pessoal qualificado ou quando explicitamente exigido pelo operador da rede elétrica.

Precisão da Norma de Rede (Grid Standard Precision):

Determina a precisão das medições de tensão, frequência e tempo utilizadas nas avaliações da rede elétrica. Os utilizadores podem selecionar entre:

• Alta Precisão (High Precision):

  • Tensão: ±0,1 V
  • Tempo: ±0,01 s
  • Frequência: ±0,01 Hz

• Precisão Padrão (Standard Precision):

  • Tensão: ±1 V
  • Tempo: ±0,1 s
  • Frequência: ±0,1 Hz

Esta definição deve ser selecionada com base nos requisitos de conformidade da rede elétrica local ou no nível de precisão de medição pretendido.

Código de Rede (Grid Code):

Especifica o código de rede ou a norma aplicável com a qual o inversor está em conformidade. Esta definição ajusta os parâmetros de proteção e os limites operacionais do inversor de acordo com os regulamentos da rede elétrica da região onde está instalado.

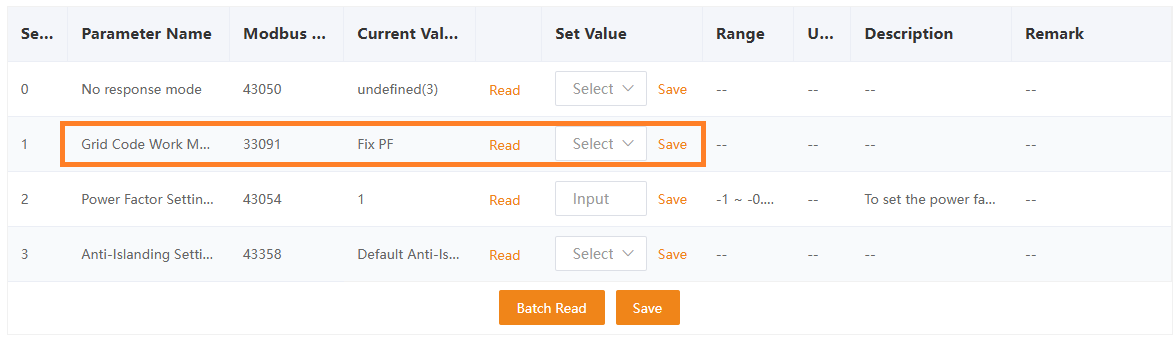

2.6.2. Definições do Código de Rede – Configurações do Modo CERT

As Configurações do Modo CERT permitem um controlo avançado das funcionalidades de suporte à rede do inversor, garantindo uma operação estável e em conformidade com os requisitos aplicáveis sob diferentes condições da rede elétrica.

Estas definições podem ser configuradas através do SolisCloud e permitem personalizar a resposta do inversor a variações de tensão e potência reativa, ajustes do fator de potência e métodos de proteção anti-ilhamento.

A correta configuração destes parâmetros é essencial para garantir a conformidade com os códigos de rede locais e otimizar o desempenho do inversor.

Modo Sem Resposta (No Response Mode):

Quando definido como OFF, o inversor participa ativamente nas funções de suporte à rede de acordo com o modo de funcionamento do código de rede selecionado.

Modo de Funcionamento do Código de Rede (Grid Code Work Mode):

Define o modo de operação do inversor para a gestão da tensão e da potência reativa. As opções disponíveis incluem:

• 01: Volt-Watt – Ajusta a potência ativa de saída em função dos níveis de tensão.
• 02: Volt-Var – Controla a potência reativa em resposta às variações de tensão.
• 03: Fator de Potência Fixo (Fixed Power Factor) – Mantém um fator de potência constante, independentemente das condições da rede.
• 04: Potência Reativa Fixa (Fixed Reactive Power) – Fornece uma quantidade constante de potência reativa.
• 05: Potência Ativa – Fator de Potência (Active Power–Power Factor) – Gere a potência ativa em coordenação com o fator de potência.
• 0C: Potência Ativa – Potência Reativa (Active Power–Reactive Power) (apenas para os EUA) – Modo personalizado para requisitos específicos das redes elétricas dos Estados Unidos.ç

V1Set (Volts):

Define o valor de referência da tensão para o modo de código de rede selecionado, determinando o ponto a partir do qual o inversor deverá ajustar a sua potência de saída.

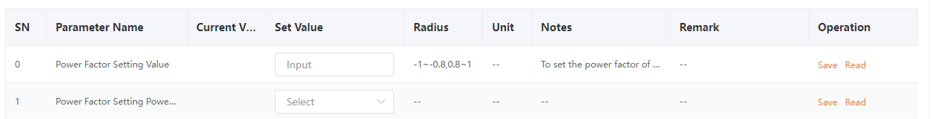

Valor da Configuração do Fator de Potência (Power Factor Setting Value):

Permite definir o fator de potência pretendido dentro do intervalo de -1 a -0,8 (adiantado/leading) e de 0,8 a 1 (atrasado/lagging), possibilitando o controlo do fluxo de potência reativa.

Configuração Anti-Ilhamento (Anti-Islanding Setting):

Configura a proteção do inversor contra situações de ilhamento não intencional, disponibilizando as seguintes opções:

• Anti-ilhamento padrão (Default Anti-Islanding);
• Anti-ilhamento por ROCOF (Rate of Change of Frequency – Taxa de Variação da Frequência);
• Combinação de ambos os métodos;
• Desativação da proteção anti-ilhamento

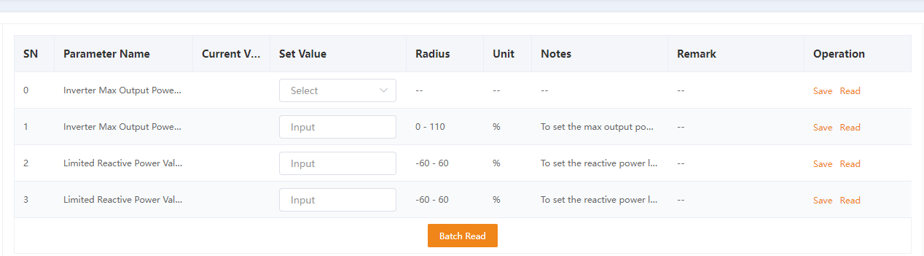

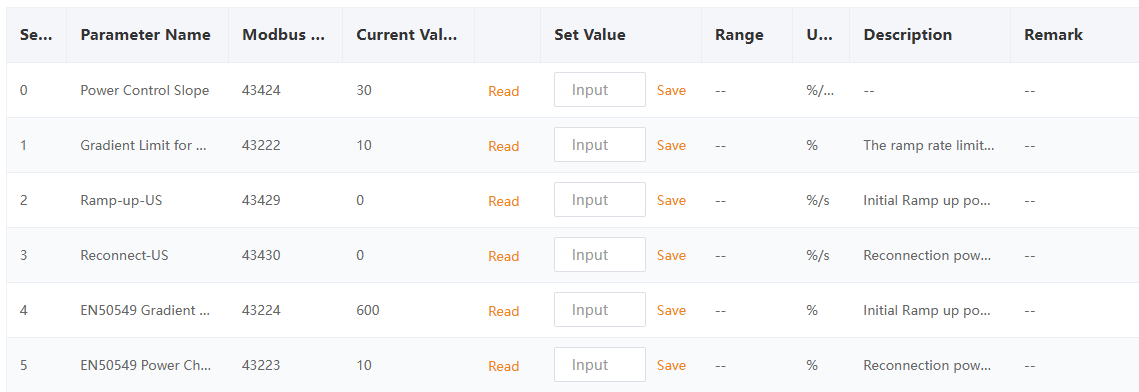

2.6.3. Definições do Código de Rede – Limite de Potência

As definições de Limite de Potência permitem aos utilizadores controlar a velocidade de variação da potência de saída do inversor durante os processos de arranque, reconexão à rede e recuperação após eventos de falha.

Estes parâmetros ajudam a garantir transições de potência suaves, a proteger a rede elétrica e a assegurar a conformidade com os códigos de rede regionais.

Através do SolisCloud, os utilizadores podem ajustar estes limites para otimizar o desempenho do sistema e cumprir os requisitos regulamentares locais.

Inclinação de Controlo de Potência (%/min):

Define a velocidade com que o inversor ajusta a sua potência de saída quando é solicitado um novo valor de percentagem de controlo de potência. Um valor mais baixo resulta numa resposta mais rápida, sendo que um valor de 0 permite a velocidade máxima de ajuste.

Limite de Gradiente para Alteração de Potência (%):

Define a taxa máxima de variação da potência durante alterações da potência máxima de saída, controlando a rapidez com que o inversor pode aumentar ou reduzir a sua potência.

Ramp-up-US (%/s):

Especifica o limite da inclinação inicial de aumento de potência (ramp-up) para inversores configurados com códigos de rede dos Estados Unidos, controlando a velocidade de incremento da potência durante o arranque.

Reconnect-US (%):

Define o limite da inclinação de potência durante a reconexão à rede para códigos de rede dos Estados Unidos, controlando a rapidez com que a potência de saída é restabelecida após uma perturbação na rede.

Limite de Gradiente EN50549 para Alteração de Potência no Arranque (%):

Define o limite da inclinação inicial de aumento de potência para inversores que operam de acordo com a norma EN50549, aplicável durante o arranque do equipamento.

Gradiente de Alteração de Potência EN50549 após Reinício por Disparo de Falha (%):

Especifica o limite da inclinação de potência durante a reconexão após um reinício provocado por uma falha, em conformidade com a norma EN50549, regulando a forma como o inversor regressa gradualmente ao funcionamento normal.

Ao configurar cuidadosamente estes parâmetros, os utilizadores podem garantir que o inversor Solis opera de forma segura e eficiente, cumprindo simultaneamente os requisitos das diferentes normas e códigos de rede regionais.

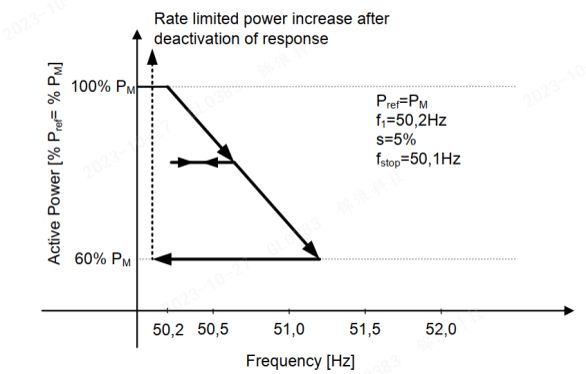

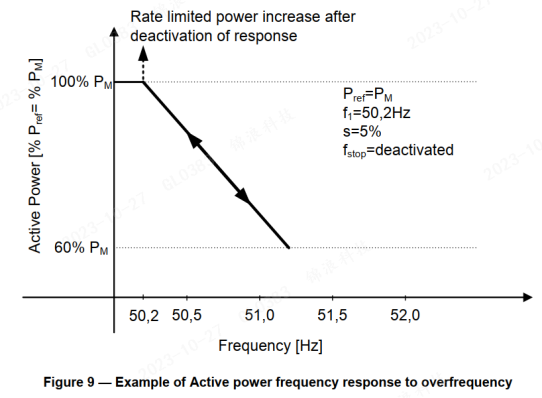

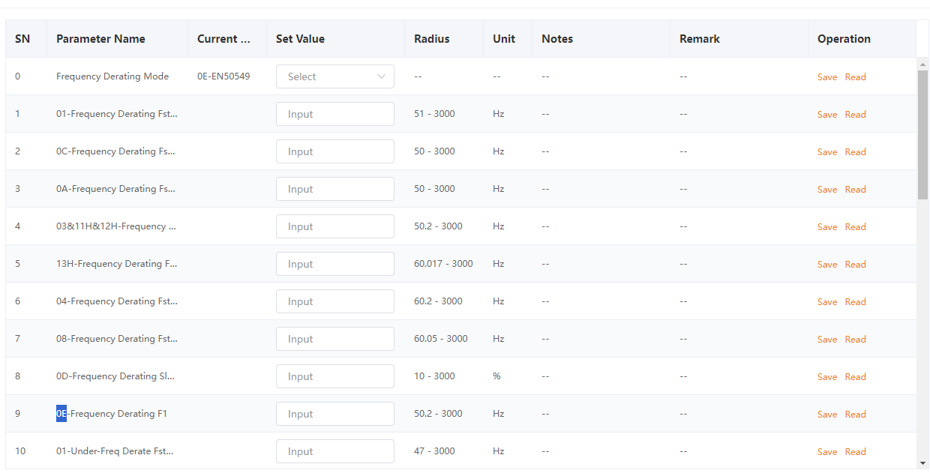

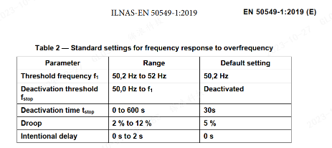

2.6.4. Definições do Código de Rede – Redução de Potência em Função da Frequência

As definições de Redução de Potência em Função da Frequência (Frequency Derating) definem a forma como o inversor ajusta a sua potência de saída em resposta a variações da frequência da rede elétrica, constituindo uma parte essencial da conformidade com os códigos e normas de rede regionais.

Estes parâmetros estão associados à resposta potência–frequência exigida por determinados códigos de rede e garantem que o inversor contribui para a estabilidade da rede quando ocorrem desvios de frequência.

Por se tratarem de parâmetros regulamentares específicos, apenas devem ser alterados mediante instruções explícitas do operador da rede elétrica local ou de pessoal técnico devidamente qualificado.

Reveja primeiro as informações abaixo para identificar os parâmetros correspondentes.

Importante: Não efetue quaisquer alterações, exceto se tal for especificamente solicitado pelo operador da rede elétrica.

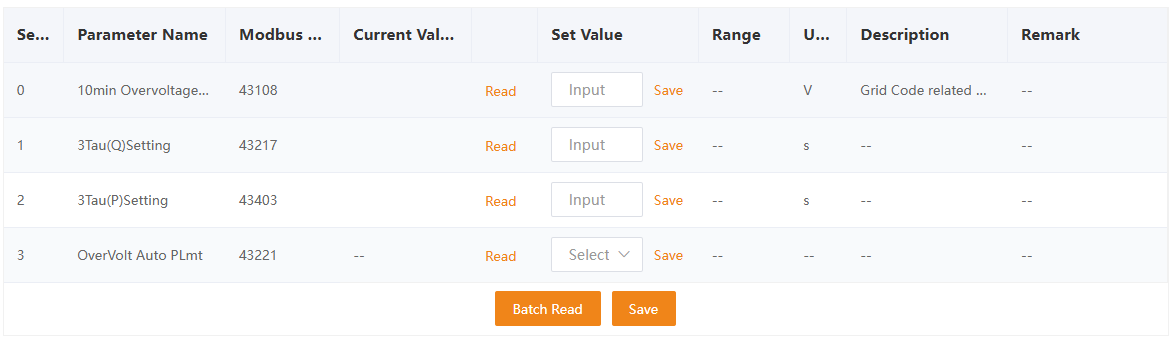

2.6.5. Definições do Código de Rede – Configurações Especiais

A secção Configurações Especiais nas Definições do Código de Rede disponibiliza opções avançadas de configuração relacionadas com a conformidade com a rede elétrica e com o comportamento da potência ativa e reativa do inversor.

Estes parâmetros encontram-se normalmente alinhados com os requisitos dos códigos de rede regionais e apenas devem ser modificados mediante aprovação do operador da rede elétrica local, uma vez que configurações incorretas podem resultar em incumprimento regulamentar ou em funcionamento inadequado do inversor.

Definição de Sobretensão de 10 Minutos (V):

Define o limite de sobretensão calculado como valor médio durante um período de 10 minutos. Este é um requisito específico de determinados códigos de rede e não deve ser alterado sem autorização da entidade gestora da rede elétrica.

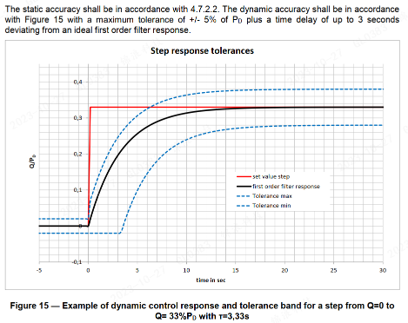

Definição de 3Tau(Q) (s):

Constante de tempo utilizada para definir a rapidez com que o inversor responde a alterações de tensão através do ajuste da potência reativa (função Volt-Var).

Definição de 3Tau(P) (s):

Constante de tempo utilizada para definir a rapidez com que o inversor responde a alterações de tensão através do ajuste da potência ativa (função Volt-Watt).

Limitação Automática de Potência por Sobretensão (OverVolt Auto PLmt) (Ativar/Desativar):

Limita automaticamente a potência de saída do inversor quando são detetadas condições de sobretensão. Esta funcionalidade é específica de determinados códigos de rede, como o PN50549 (Polónia) e o código de rede italiano, encontrando-se desativada por predefinição.

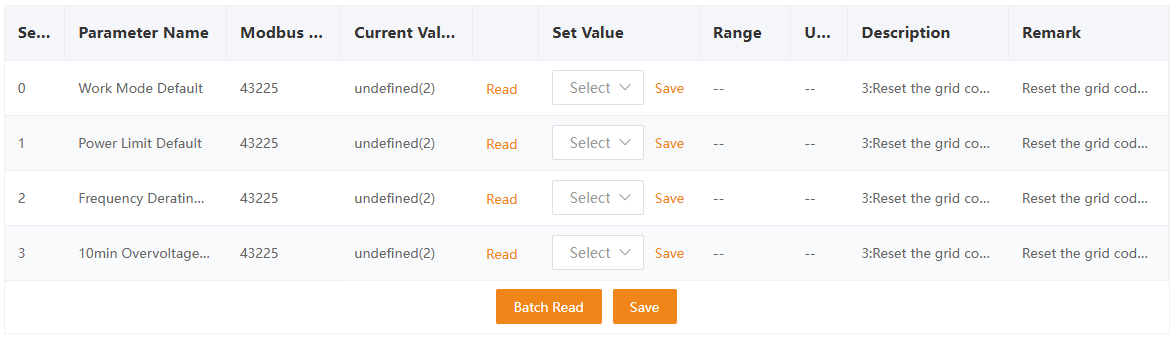

2.6.6. Definições do Código de Rede – Configurações Iniciais

Repõe o modo de funcionamento, os limites de potência e outras condições iniciais do inversor para os respetivos valores predefinidos. Esta função é utilizada para restaurar as configurações base relacionadas com o código de rede e o comportamento operacional do equipamento.

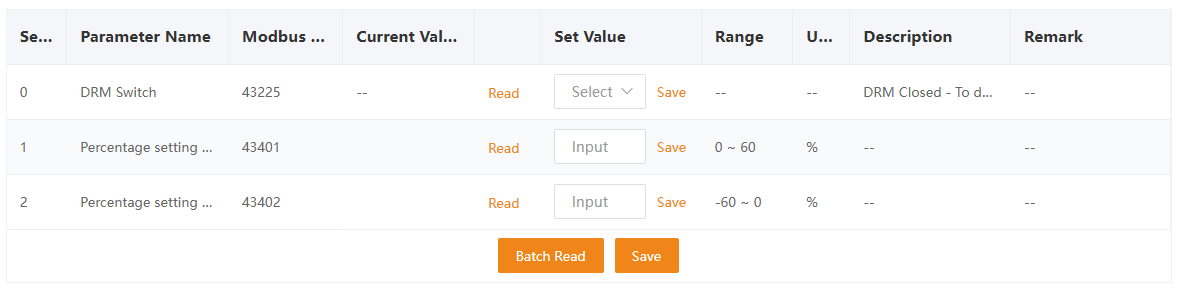

2.6.7. Definições do Código de Rede – Configurações DRM

Interruptor DRM (DRM Switch):

Ativa o controlo do inversor através de sinais DRM (Demand Response Mode), permitindo que o equipamento responda a comandos externos de gestão da procura de energia, em conformidade com os requisitos da rede elétrica aplicáveis.

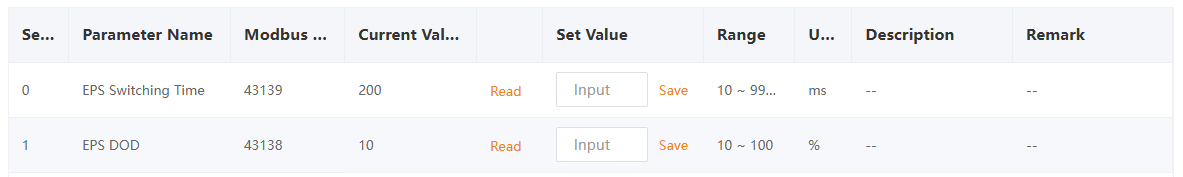

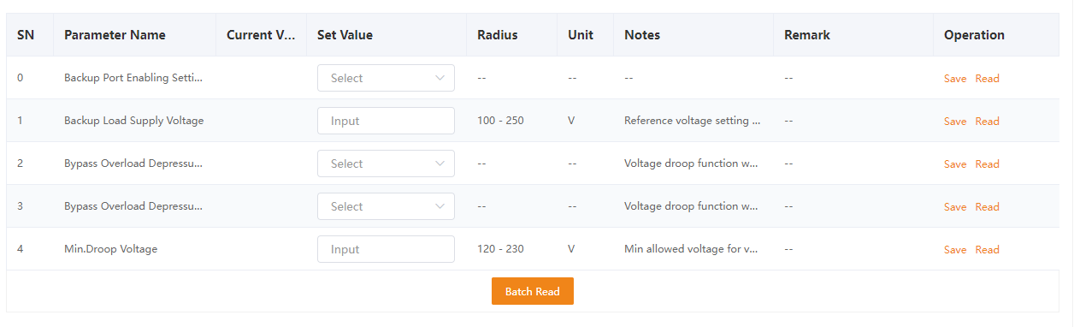

2.7.1. Smart Port – Configurações de Backup

As Configurações de Backup da Smart Port permitem controlar a saída de energia de backup do inversor, garantindo um funcionamento fiável durante falhas da rede elétrica ou em condições de funcionamento Off-Grid.

Através do SolisCloud, os utilizadores podem configurar parâmetros que determinam o comportamento da porta de backup, assegurando um fornecimento de energia estável e seguro às cargas críticas quando a rede elétrica principal não está disponível.

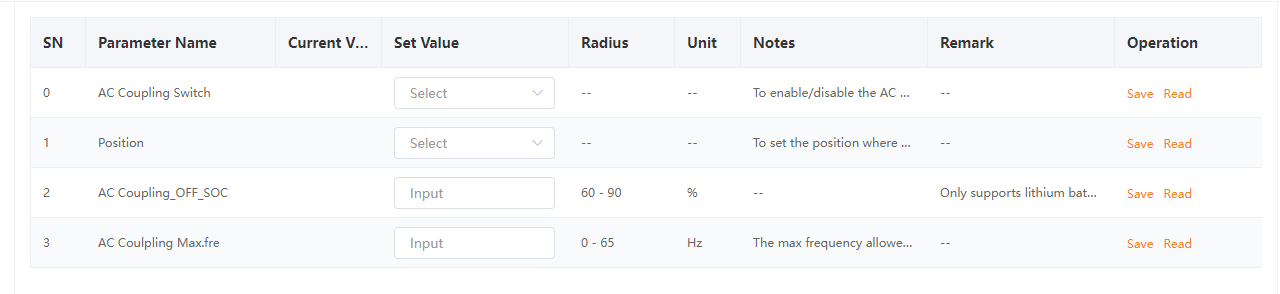

2.7.2. Smart Port – Acoplamento AC (AC Coupling)

As definições de Smart Port – Acoplamento AC permitem aos utilizadores gerir a forma como o inversor híbrido Solis interage com inversores fotovoltaicos acoplados em AC, especialmente durante o funcionamento em modo Off-Grid.

Esta funcionalidade torna-se ativa apenas quando a rede elétrica e o gerador estão ambos desligados, permitindo uma integração perfeita e uma gestão coordenada da energia entre o sistema de armazenamento por baterias e as fontes solares acopladas em AC.

Todas as definições podem ser acedidas e ajustadas através do SolisCloud.

Controlo de Acoplamento AC (Condição Sem Rede / Sem Gerador)

Esta funcionalidade apenas funciona quando tanto a rede elétrica como o gerador estão desligados.

Posição:

Define onde o inversor fotovoltaico está ligado — normalmente através da Porta do Gerador (Generator Port) ou da Porta de Backup (Backup Port).

⚠️ Para modelos como o S6-EH1P(3-6)K-L, apenas a Porta de Backup é suportada.

AC Coupling OFF SOC / AC Coupling OFF Voltage:

Utilizado para definir limites que restringem o carregamento proveniente de inversores fotovoltaicos acoplados em AC, de forma a evitar a sobrecarga da bateria.

• Para baterias de lítio, utilize OFF SOC (por exemplo, 90%).
• Para baterias de chumbo-ácido, utilize OFF Voltage.

Como funciona (exemplo):

Se o OFF SOC estiver definido para 90% e a Frequência Máxima para 52 Hz:

• Quando o SOC da bateria atingir 80% (10% abaixo do OFF SOC), o inversor híbrido começará a aumentar gradualmente a frequência de saída da porta de backup.
• Este aumento de frequência sinaliza ao inversor fotovoltaico acoplado em AC para reduzir a sua potência de saída.
• À medida que o SOC atinge 90%, a frequência aumenta até 52 Hz, limitando ou interrompendo efetivamente a produção fotovoltaica para proteger a bateria contra sobrecarga.

NOTA:

Pode ligar o gerador à porta GEN ou à porta da Rede (Grid).

⚠️ Se optar por ligar o gerador à porta da Rede (Grid), certifique-se de que a fonte de alimentação da porta da rede está corretamente selecionada. Uma configuração incorreta pode resultar em danos no gerador.

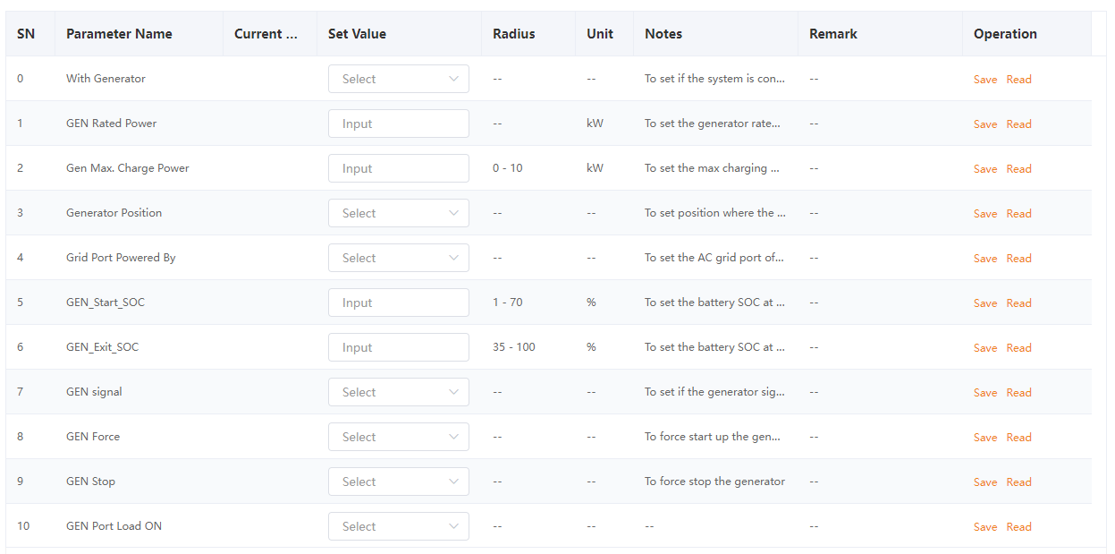

Posição do Gerador:

Define o ponto de ligação do gerador e suporta vários modos de ligação do gerador.

GEN Start SOC / GEN Stop SOC:

Liga ou desliga automaticamente o gerador com base no Estado de Carga (SOC) da bateria quando não existe alimentação da rede elétrica.

Sinal do Gerador (GEN Signal):

• Sim: O gerador suporta arranque e paragem automáticos e pode ser controlado pelo inversor.
• Não: O gerador não suporta controlo automático e tem de ser ligado ou desligado manualmente.

GEN Force / GEN Stop:

Permite o controlo manual para ligar ou desligar o gerador, independentemente de as condições de arranque/paragem automáticas estarem ou não satisfeitas.

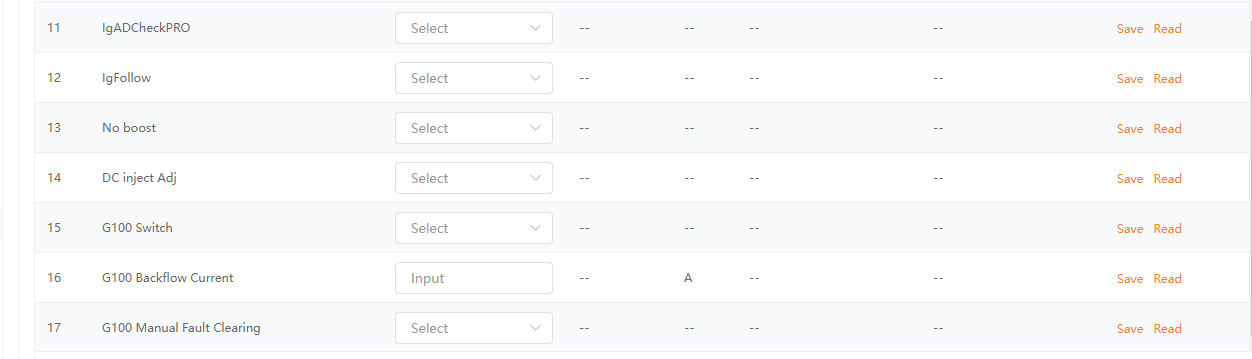

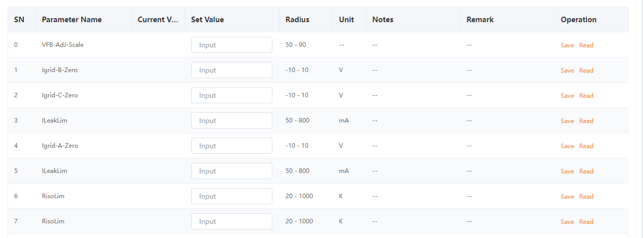

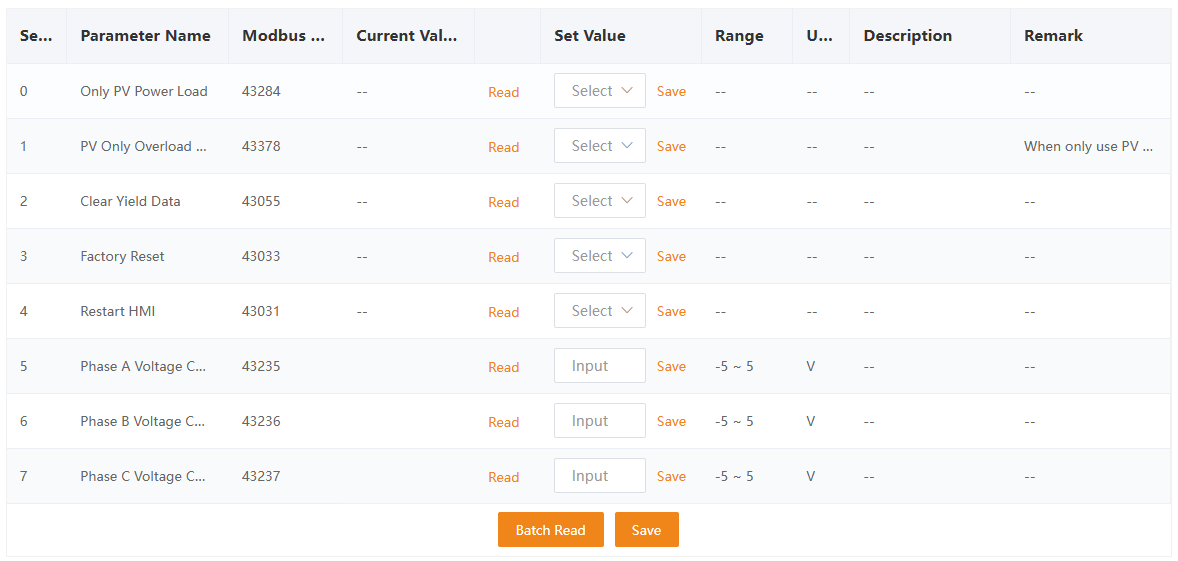

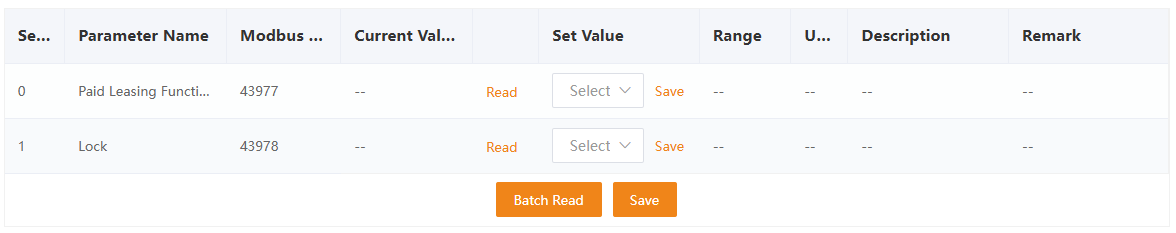

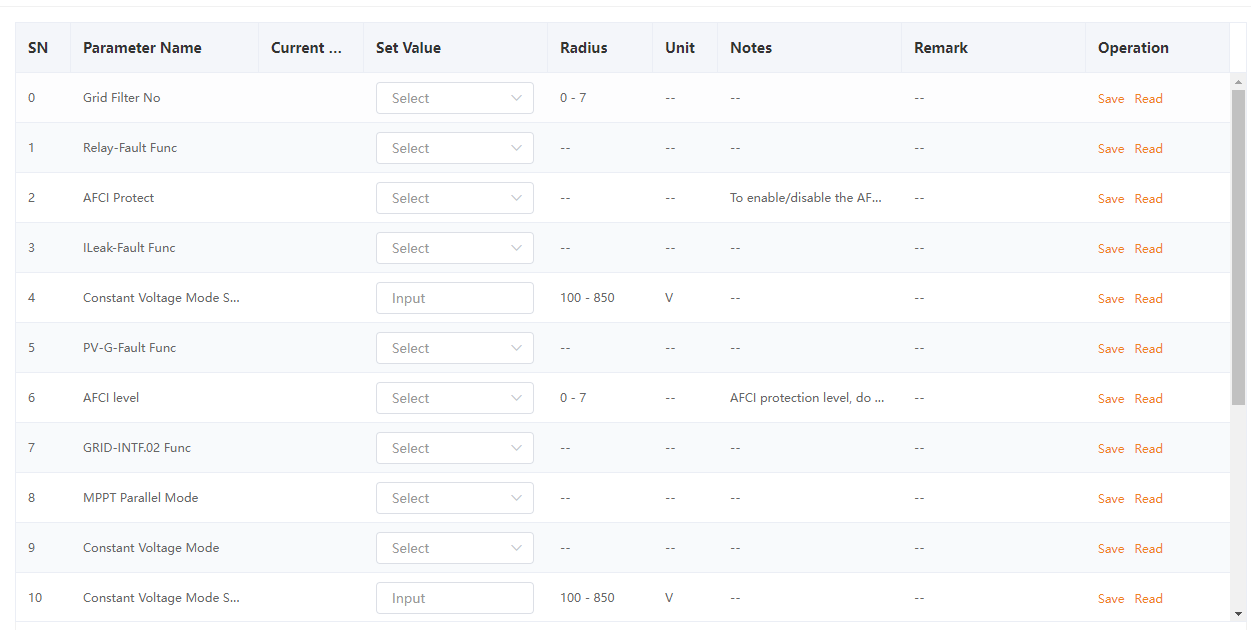

2.8. Configurações Avançadas

O menu Configurações Avançadas disponibiliza acesso a opções de configuração detalhadas destinadas a utilizadores experientes e instaladores. Estas definições permitem o ajuste fino do comportamento do sistema, a otimização do desempenho e a conformidade com requisitos regionais.

As principais funcionalidades incluem a configuração da comunicação com o contador (meter), o controlo da potência do inversor, a gestão do fator de potência, a análise MPPT, verificações de segurança e a calibração do sistema.

Esta secção inclui também ferramentas especializadas, como modos de funcionamento para sistemas em regime de aluguer ou configurações relacionadas com o comportamento EPS (para mercados específicos). Alguns parâmetros destinam-se a utilização durante o diagnóstico ou comissionamento e apenas devem ser modificados com orientação técnica adequada.

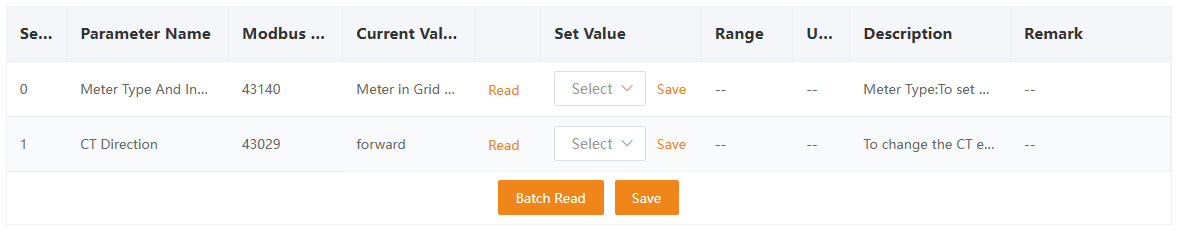

2.8.1. Configurações Avançadas – Configurações do Contador

A correta configuração do contador é essencial para garantir o funcionamento preciso do sistema híbrido. Esta secção permite definir o tipo e a localização do contador, assegurando uma monitorização adequada dos fluxos de energia e uma coordenação eficiente do sistema.

2.8.2. Configurações Avançadas – Definições da Potência de Saída do Inversor

Esta secção permite definir os limites de potência ativa e reativa do inversor. É possível configurar a percentagem máxima de potência de saída, aplicar limites à potência reativa e escolher se estas definições devem ser mantidas após um desligamento do equipamento.

Uma configuração adequada garante que o sistema cumpre os requisitos específicos da instalação e os regulamentos da rede elétrica aplicáveis.

2.8.3. Configurações Avançadas – Definições do Fator de Potência

Esta secção permite configurar o fator de potência do inversor para cumprir os requisitos da rede elétrica ou da instalação. É possível definir um valor fixo de fator de potência dentro do intervalo de -1 a -0,8 (adiantado/leading) ou de 0,8 a 1 (atrasado/lagging).

Também é possível selecionar, através da opção Power Down Storage, se esta configuração deve ser mantida após o desligamento do inversor.

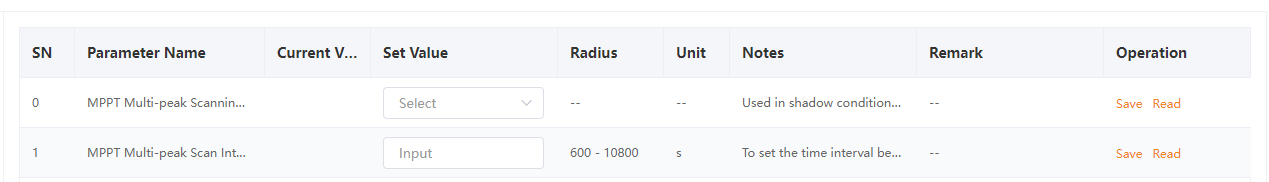

2.8.4. Configurações Avançadas – Configuração de Varrimento Multi-Pico MPPT

Esta função foi concebida para melhorar a captação de energia em condições de sombreamento parcial, realizando periodicamente uma varredura global do Ponto de Potência Máxima (MPP).

A função utiliza o varrimento da curva I-V para localizar o ponto de funcionamento ideal quando a produção do campo fotovoltaico é afetada por sombras, permitindo ao inversor identificar e operar no ponto de máxima potência disponível.

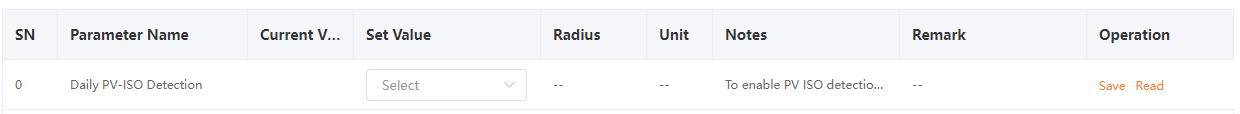

2.8.5. Configurações Avançadas – Deteção Diária de Isolamento PV (PV-ISO)

Esta definição permite que o inversor híbrido execute diariamente uma verificação da resistência de isolamento do sistema fotovoltaico (PV-ISO) todas as manhãs, quando a energia proveniente dos painéis solares volta a estar disponível.

Daily PV-ISO Detection:

Ativa ou desativa esta função.

Tradicionalmente, os inversores híbridos realizam a verificação PV-ISO apenas uma vez durante o arranque inicial. Se existir uma bateria ligada, o sistema pode não voltar a executar verificações adicionais até que seja efetuado um reinício completo. A ativação desta funcionalidade garante que a resistência de isolamento do sistema fotovoltaico seja verificada todas as manhãs, aumentando a segurança e assegurando a integridade contínua do sistema.

2.8.6. Configurações Avançadas – Função de Leasing Pago

Esta definição é utilizada em sistemas operados ao abrigo de contratos de leasing ou modelos de financiamento. Quando ativada, permite que o inversor funcione de acordo com as regras definidas no contrato, tais como limitação da produção de energia, registo de dados de utilização ou integração com uma plataforma de gestão remota.

Função de Leasing Pago:

Ativa ou desativa esta funcionalidade, consoante o sistema esteja ou não abrangido por um contrato de leasing.

Nota: Esta função é normalmente específica de determinadas regiões ou fornecedores de serviços e apenas deve ser ativada quando expressamente indicado pelo fornecedor do sistema.

2.8.7. Configurações Avançadas – Outras Definições

Esta secção contém definições adicionais de utilidade e manutenção do inversor. Estas opções dão suporte à resolução de problemas, reposição do sistema, reinicialização do visor e ajustes das medições de tensão, contribuindo para um funcionamento fiável e preciso do sistema.

Only PV Power Load:

Ativar/Desativar

Quando ativado, o sistema permite que apenas a energia produzida pelos painéis fotovoltaicos alimente as cargas, excluindo a utilização da bateria ou da rede elétrica.

PV Only Overload Reset

Limpeza de Falha por Sobrecarga

Limpa as falhas de sobrecarga ocorridas durante a operação em modo apenas fotovoltaico, restaurando o funcionamento normal após a eliminação da condição de falha.

Clear Yield Data

ON/OFF

Reinicializa os dados acumulados de produção de energia (yield) do inversor.

Factory Reset

Restaura todas as definições do inversor para os valores de fábrica.

Utilize esta função com precaução, uma vez que esta ação elimina todas as configurações personalizadas.

Restart HMI

Reinicia a Interface Homem-Máquina (HMI) — visor/ecrã de controlo — sem afetar o funcionamento do inversor. Útil para atualizar o visor ou após alterações de parâmetros.

Compensação de Tensão das Fases A/B/C

Intervalo ajustável: -5 V a +5 V

Permite ajustar individualmente a medição de tensão de cada fase AC. Esta função é normalmente utilizada durante o comissionamento ou resolução de problemas para corrigir pequenos desvios na medição da tensão.

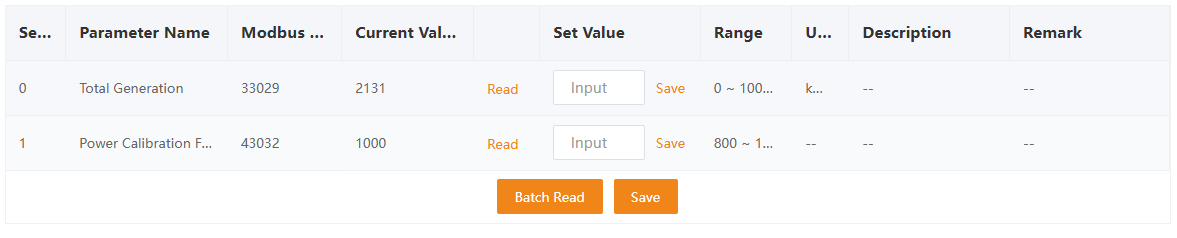

2.8.8. Configurações Avançadas – Definições de Calibração

A secção Definições de Calibração destina-se a ser utilizada durante o comissionamento do sistema ou em procedimentos avançados de resolução de problemas por pessoal qualificado.

Estes parâmetros permitem ajustar com precisão o reporte de energia e a exatidão da potência de saída, de modo a garantir a conformidade com medições externas ou requisitos específicos das entidades gestoras da rede elétrica.

Key Parameters Overview:

Grid Filter No.

Define o perfil de filtragem dos sinais AC da rede elétrica.

⚠️ Não altere este parâmetro — uma configuração incorreta pode causar instabilidade na interação com a rede.

GRID-INTF.02 Func

Controla o comportamento anti-interferência da rede.

⚠️ Não altere este parâmetro — destinado a utilização interna para tratamento de ruído nos sinais da rede.

Relay-Fault Func

Ativa ou desativa a deteção de falhas de relé ("RelayCheck Fail").

⚠️ Não altere este parâmetro — trata-se de uma função de segurança crítica.

ILeak-Fault Func

Controla a deteção de falhas por fuga de corrente de isolamento.

⚠️ Não altere este parâmetro — essencial para a segurança do sistema.

PV-G-Fault Func

Ativa a proteção contra falhas entre o sistema fotovoltaico e a terra.

⚠️ Não altere este parâmetro — está associado à monitorização do isolamento fotovoltaico.

AFCI Protect / AFCI Level

Ativa a proteção AFCI (Arc Fault Circuit Interruption) e define o respetivo nível de sensibilidade.

Utilize com precaução — um nível AFCI demasiado baixo pode provocar alarmes falsos. Ajuste apenas quando expressamente recomendado.

Clear AFCI Fault

Limpa os eventos de falha AFCI armazenados após a verificação e resolução dos problemas identificados.

MPPT Parallel Mode

Permite que os canais de seguimento MPPT funcionem em paralelo.

Não é recomendada a sua ativação, salvo indicação em contrário, pois poderá afetar a otimização do sistema.

Constant Voltage Mode / Setting Voltage Value

Força o inversor a operar com uma tensão DC fixa.

Não recomendado — normalmente utilizado apenas em testes ou configurações especiais.

IgADCheckPRO

Verifica os circuitos internos de amostragem de corrente.

⚠️ Não altere este parâmetro — destinado exclusivamente a fins de diagnóstico.

IgFollow

Ajusta o comportamento do inversor durante a comutação para alimentação de backup.

Ative apenas se o tempo de transferência para backup for excessivamente longo.

No Boost / DC inject ADJ

Parâmetros internos de investigação e desenvolvimento (I&D).

⚠️ Não altere estes parâmetros em nenhuma circunstância — não possuem aplicação prática para instaladores.

G100 Switch / Backflow Current / Manual Fault Clearing

Parâmetros específicos da certificação G100 do Reino Unido.

Utilize apenas em instalações localizadas no Reino Unido e em conformidade com os requisitos regulamentares locais.

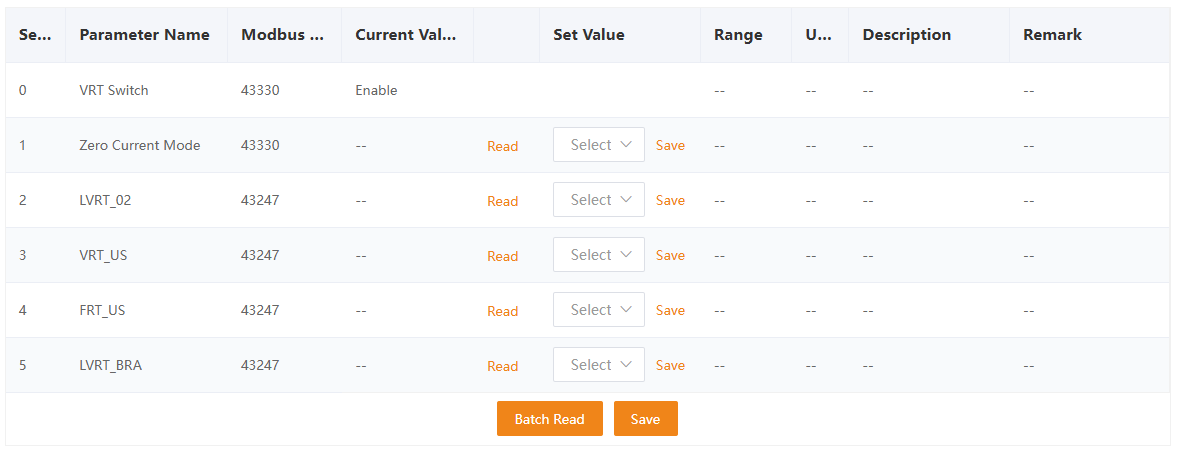

2.8.10. Configurações Avançadas – Definições de Funções Especiais 2

Esta secção inclui parâmetros relacionados com o comportamento de suporte à rede elétrica, especialmente para conformidade com os requisitos regionais de Voltage Ride-Through (VRT) e Frequency Ride-Through (FRT). Estas funções são normalmente definidas pelos códigos de rede e determinam a forma como o inversor responde a perturbações de tensão ou frequência na rede elétrica.

⚠️ Importante: Estas definições são específicas de cada região e operador de rede, não devendo ser alteradas, exceto quando expressamente exigido pelos regulamentos locais da rede elétrica ou sob orientação do fabricante.

VRT Switch:

Ativa ou desativa a função Voltage Ride-Through.

Quando ativada, o inversor continuará a operar (em vez de se desligar) durante quedas ou elevações momentâneas de tensão, ajudando a estabilizar a rede elétrica.

Utilize apenas se exigido pelo código de rede local.

Zero Current Mode

Quando ativado, o inversor deixa de injetar corrente durante determinadas condições de falha.

Útil em cenários onde o inversor deve permanecer ligado à rede, mas sem injetar potência.

Não ativar, exceto se especificado pela entidade gestora da rede.

LVRT_02

Configuração de Low Voltage Ride-Through – define o comportamento do inversor durante condições de subtensão.

Funciona em conjunto com outros parâmetros VRT para garantir a continuidade de funcionamento dentro de determinados limites de baixa tensão.

Ajuste apenas com base na documentação do código de rede aplicável.

VRT_US

Configuração de Voltage Ride-Through específica para os Estados Unidos, em conformidade com as normas UL 1741SA ou IEEE 1547.

Ativar apenas se o inversor estiver a operar segundo requisitos de conformidade da rede elétrica dos EUA.

FRT_US

Configuração de Frequency Ride-Through específica para os Estados Unidos.

Determina a forma como o inversor responde a eventos anormais de frequência (sobre ou subfrequência) nas redes elétricas dos EUA.

Ativar apenas em instalações nos EUA que exijam esta funcionalidade.

LVRT_BRA

Função Low Voltage Ride-Through específica para o Brasil.

Adaptada para conformidade com os códigos de rede brasileiros (por exemplo, normas ANEEL).

Ativar apenas em instalações localizadas no Brasil.

2.8.11. Configurações Avançadas – Definições de Funções Especiais 3

Esta secção inclui parâmetros avançados de segurança e calibração relacionados com a medição de corrente e a monitorização do isolamento. Estas definições influenciam a forma como o inversor deteta e responde a condições elétricas anormais, tais como correntes de fuga ou falhas de isolamento.

⚠️ Importante: Com exceção dos parâmetros IleakLim e RisoLim, os restantes parâmetros não devem ser modificados pelos instaladores. Estes são calibrados de fábrica e destinam-se a utilização interna ou a diagnósticos de nível I&D.

IleakLim:

Limite de Proteção de Corrente de Fuga (corresponde a Ileak-PRO04).

Define o limite para a monitorização contínua da corrente de fuga.

Pode ser ajustado para estar em conformidade com as normas locais de segurança elétrica.

✅ Os instaladores podem ajustar este parâmetro, caso seja necessário para cumprir os códigos elétricos regionais.

RisoLim

Limite de Proteção da Resistência de Isolamento (limite PV ISO).

Determina o valor mínimo aceitável da resistência entre as entradas fotovoltaicas e a terra.

Ajuda a evitar o funcionamento do sistema em condições de isolamento inseguras.

✅ Os instaladores podem ajustar este parâmetro, se necessário, para configurações específicas do sistema ou requisitos de conformidade.

2.8.12. Configurações Avançadas – Modo EPS (Apenas para Itália)

O Modo EPS (Emergency Power Supply) é uma funcionalidade específica para determinado país, concebida para cumprir os regulamentos da rede elétrica italiana. Quando ativado, este modo ajusta o comportamento de backup do inversor de forma a garantir a conformidade com os requisitos locais.

⚠️ Nota: Neste modo, a porta de backup não será ativada quando a rede elétrica estiver disponível — apenas será ativada durante uma falha da rede.

EPS Switching Time

Intervalo: 10 ~ 99.990 ms

Define o atraso entre uma falha da rede elétrica e a ativação da porta de backup (saída EPS).

• Um tempo mais curto assegura uma comutação mais rápida, mas pode aumentar o risco de ativações indevidas.
• Um tempo mais longo garante que a perda da rede seja confirmada antes da comutação.

EPS DOD (Profundidade de Descarga)

Intervalo: 10 ~ 100%

Define o estado mínimo de carga da bateria que deve ser mantido para utilização da função EPS.

• Valores mais elevados reservam mais energia para situações de emergência.
• Valores mais baixos permitem uma utilização mais profunda da bateria, mas podem reduzir a disponibilidade da função EPS.

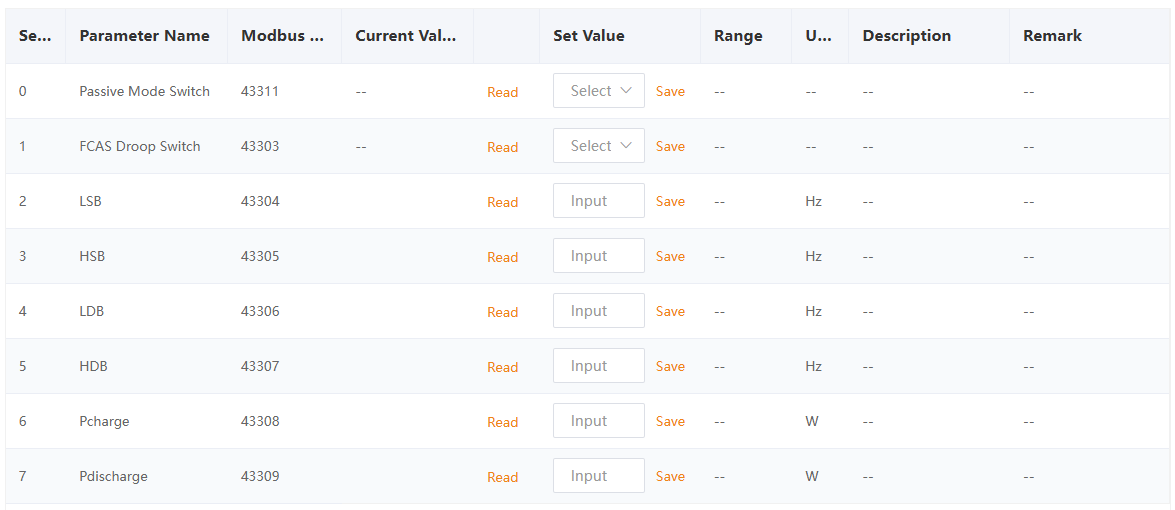

2.8.13. Configurações Avançadas – Modo Passivo

O Modo Passivo foi concebido para aplicações em que o inversor deve ser totalmente controlado por um EMS (Energy Management System) externo, normalmente em projetos avançados de serviços de rede, como o FCAS (Frequency Control Ancillary Services).

⚠️ Nota: Quando o Modo Passivo está ativado, o inversor não gere ativamente o carregamento ou descarregamento da bateria. Em vez disso, responde exclusivamente aos comandos enviados pelo EMS.

Passive Mode Switch:

Ativa ou desativa o Modo Passivo.

FCAS Droop Switch

Ativa a resposta de droop de frequência, permitindo que o inversor ajuste a potência de saída proporcionalmente aos desvios de frequência, conforme exigido para a conformidade com o FCAS.

Pcharge / Pdischarge

Define os limites de potência para carregamento e descarregamento sob controlo do Modo Passivo.

⚠️ Atenção: Estas definições destinam-se à integração em serviços de rede e apenas devem ser configuradas por profissionais familiarizados com os requisitos de EMS e FCAS.

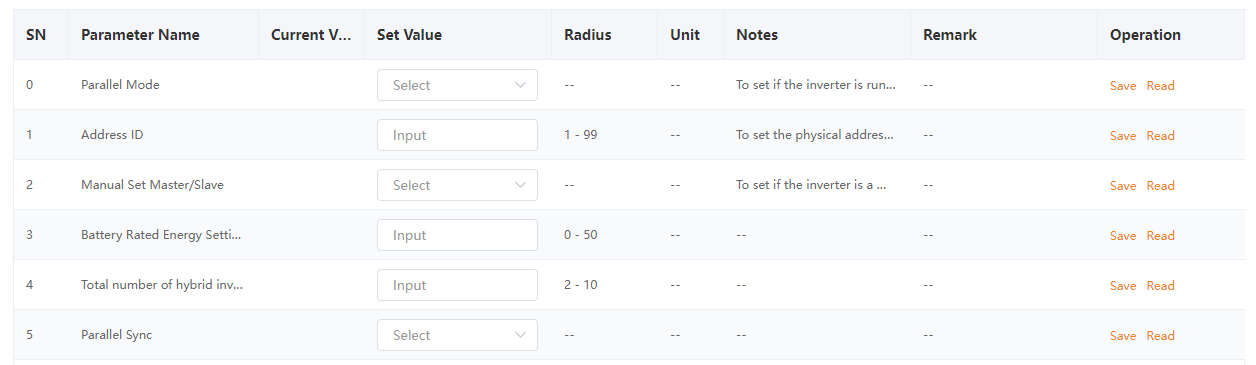

2.9. Configurações de Paralelismo

O Modo Paralelo permite que vários inversores híbridos trabalhem em conjunto como parte de um sistema coordenado. Quando é utilizado mais do que um inversor, é essencial configurar corretamente cada unidade para garantir uma comunicação estável, uma sincronização adequada e a fiabilidade do sistema.

⚠️ Siga sempre a sequência correta de configuração e atribuição de endereços para evitar conflitos de comunicação e erros de funcionamento do sistema.

Parallel Mode:

Selecione entre funcionamento Single (autónomo) ou Parallel (paralelo).

Physical Address ID

Atribui um endereço único (1–99) a cada inversor no sistema.

O inversor Master deve ser configurado com o endereço 1.

Não utilize o endereço 0.

Manual Set Master/Slave

Define a função de comunicação do inversor.

Total Number of Hybrid Inverters Connected

Defina o número de inversores no sistema (intervalo: 2–6).

Parallel Sync

Selecione Locked para sincronizar automaticamente todos os parâmetros de configuração paralela do Master para todas as unidades Slave, reduzindo erros de configuração manual e garantindo a consistência em todo o sistema.

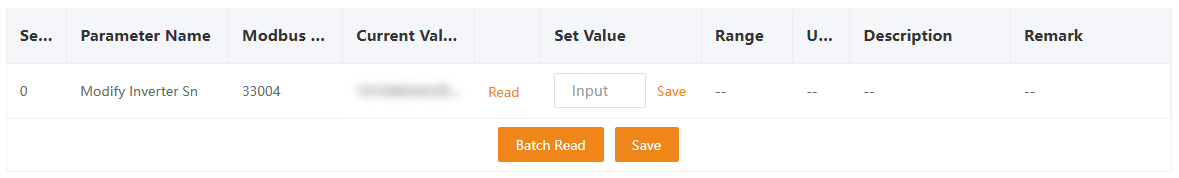

2.10. Modificar Número de Série

Permite a modificação manual do número de série do inversor. Utilize esta função com precaução, sendo normalmente destinada a cenários de manutenção, substituição de equipamento ou necessidades específicas de assistência técnica

Dicas Finais

• Não altere definições avançadas ou específicas do código de rede, exceto se tal for solicitado pela entidade gestora da rede elétrica local ou pelo suporte técnico da Solis.
• Verifique regularmente a disponibilidade de atualizações de firmware para garantir a compatibilidade do sistema e o acesso às funcionalidades de controlo mais recentes.
• Contacte o suporte técnico da Solis caso tenha dúvidas sobre alguma configuração ou necessite de assistência para otimizar o desempenho do seu inversor.
