Технічна інструкція Solis: Перевірка послідовності фаз та полярності CT лічильника (Smart Meter)

Правильне підключення лічильника (Smart Meter) та трансформаторів струму (CT) — це головна умова стабільної роботи обладнання Solis. Контролер Solis EPM та гібридні інвертори орієнтуються виключно на дані лічильника.

Якщо переплутати послідовність фаз або полярність CT, система працюватиме некоректно: акумулятор може зависати або хаотично заряджатися, а при обмеженні експорту інвертор може видати аварійне відключення.

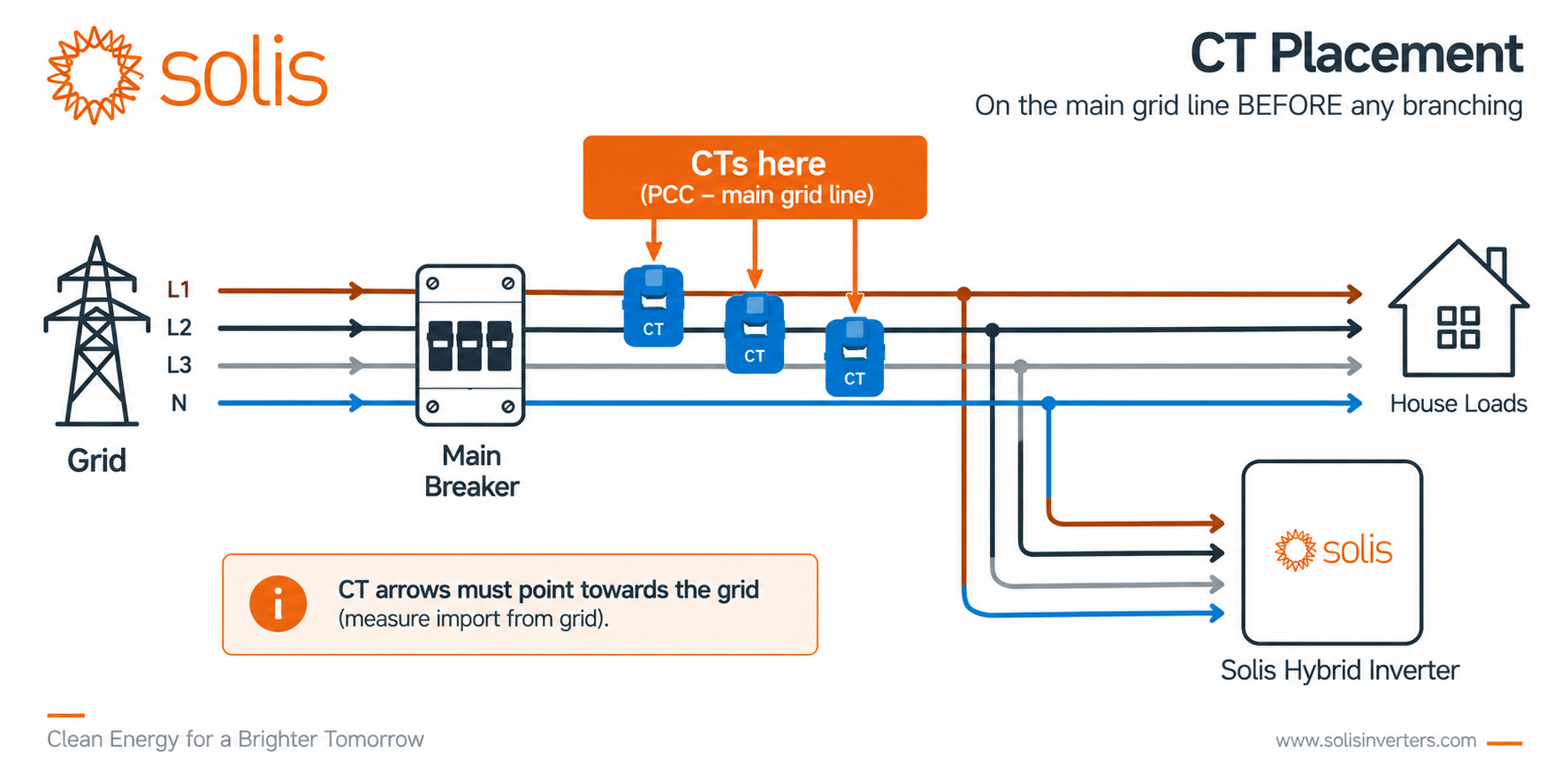

Де фізично встановлюються трансформатори струму (CT)

Трансформатори струму завжди зажимаються на ввідному кабелі об'єкта — одразу після ввідного автомата або лічильника обленерго, але до будь-яких розгалужень на споживачів будинку чи інвертор (у точці PCC).

Головні правила монтажу:

• Затискати тільки фазні жили: Кожен CT затискається окремо на свою фазу (L1, L2, L3).

• Ніколи не затискайте синій N (нуль): Через CT мають проходити тільки фазні провідники.

• Не затискайте внутрішні розгалуження: Якщо затиснути CT тільки на кабель будинку або тільки на вихід інвертора, лічильник не бачитиме реального балансу об'єкта.

Як Solis розуміє напрямок струму (Активна потужність)

Для діагностики запам'ятайте два значення активної потужності (кВт / kW):

• Додатне значення (+kW) = ЕКСПОРТ (Продаж у мережу)

  Сонячна станція або акумулятор генерують більше, ніж споживає об'єкт. Надлишок іде в мережу.

• Від'ємне значення (-kW) = ІМПОРТ (Купівля з мережі)

  Споживання будинку або заряд акумулятора більші за генерацію СЕС. Електроенергія береться з мережі.

Головне правило діагностики: Дивіться тільки на Активну потужність у кВт (kW) окремо по кожній фазі (L1, L2, L3). Показники кВт·год, кВА чи квар не показують напрямок струму.

Крок 1: Перевірка послідовності фаз (Phase Rotation)

Зверніть увагу: Перед перевіркою полярності CT завжди спочатку переконайтесь, що кожен трансформатор струму підключено саме до тієї фази, на якій виміряно напругу — тобто CT1 має відповідати фазі L1, CT2 — L2, і так далі. Якщо ця відповідність порушена (наприклад, напруга береться з L1, а струм — з CT2, встановленого на іншій фазі), лічильник покаже викривлені дані навіть при технічно правильно орієнтованому CT. Лише після підтвердження правильної фазної відповідності має сенс переходити до перевірки полярності (напрямку) CT.

У чому суть помилки?

Помилка виникає, коли вхід напруги для Фази 1 (V1) працює в парі з CT від Фази 2 (CT2) або Фази 3 (CT3). Це створює фазовий зсув на 120°, через що лічильник показує неправильний cos φ та викривлені значення кВт.

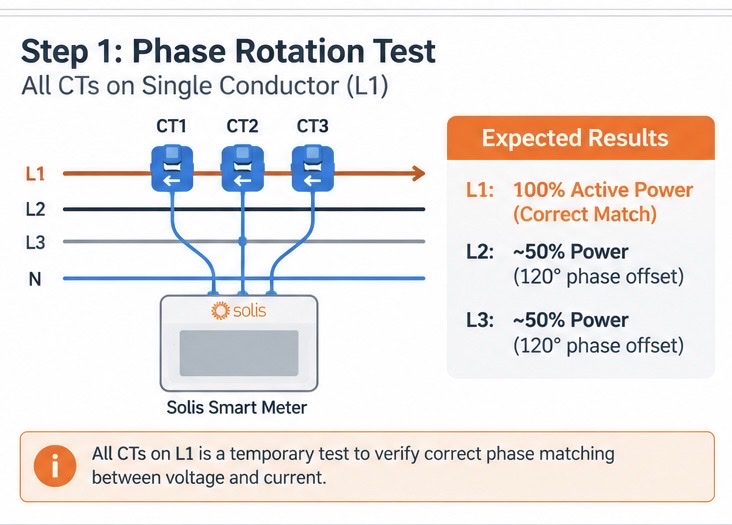

Простий тест «Усі CT на одну фазу» (Isolation Test):

1. Перенесіть усі три CT на одну жилу: Тимчасово затисніть CT1, CT2 та CT3 на один і той самий фазний кабель (наприклад, тільки на Фазу L1).

2. Увімкніть навантаження: Створіть споживання не менше 5A (від 1 кВт). При малому струмі результати будуть неточними через можливі фонові електромагнітні перешкоди.

3. Подивіться на екран лічильника:

   • Правильна фаза (L1): Покаже реальне високе значення потужності та правильний cos φ.

   • Невідповідні канали (L2, L3): Через зсув фаз на 120° покажуть приблизно на 50% менше значення від реального (або значення з протилежним знаком).

4. Виправлення: Залиште CT1 на L1, а інші CT переставляйте на свої кабелі, поки кожна пара «напруга–струм» не стане на своє місце.

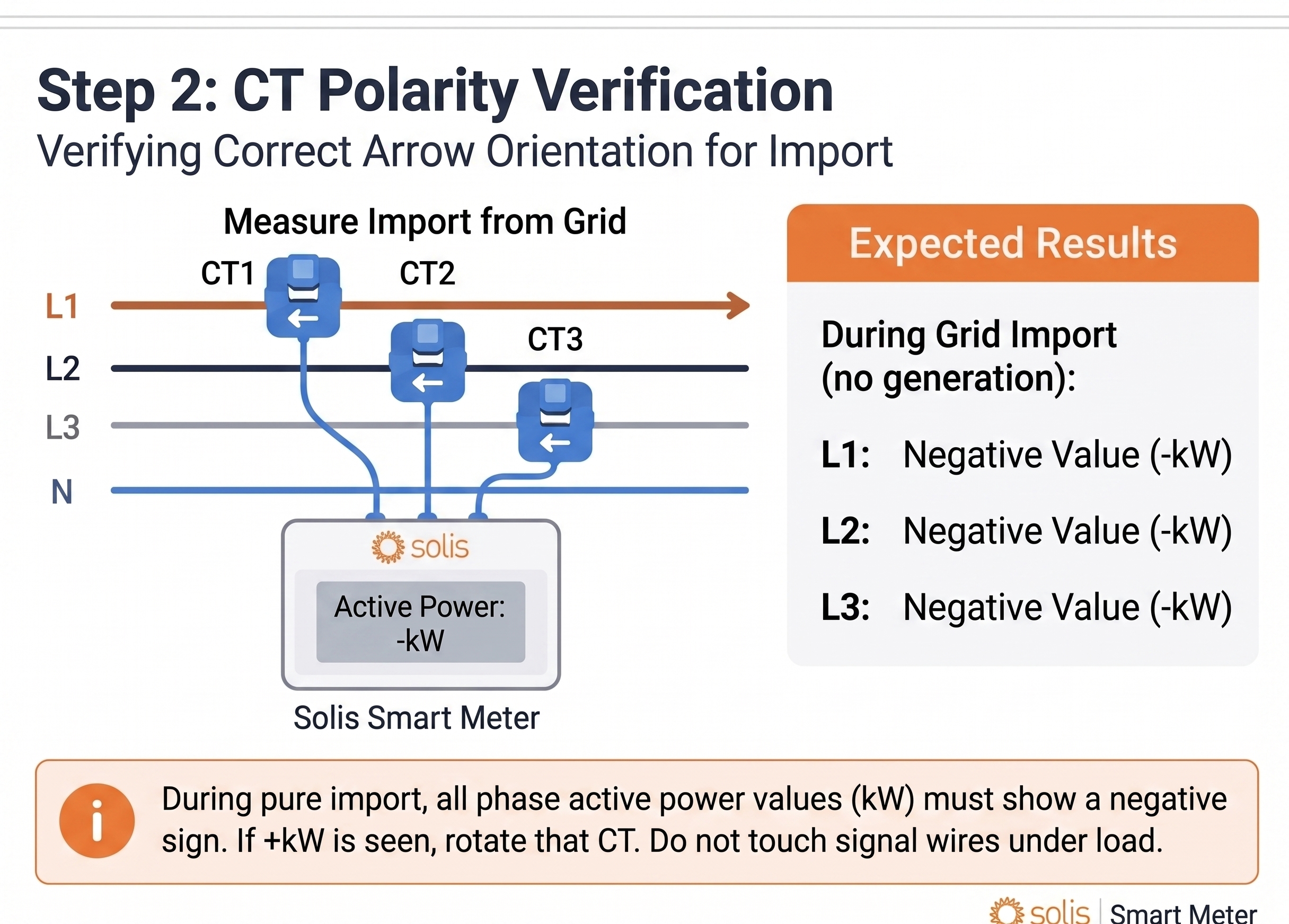

Крок 2: Перевірка полярності CT (CT Polarity)

Коли з послідовністю фаз розібралися, перевіряємо напрямок самих трансформаторів струму.

Покрокова перевірка за 2 хвилини:

1. Створіть режим «Чистого імпорту»:

   Зробіть так, щоб струм гарантовано йшов із мережі в будинок:

   • Якщо це звичайна СЕС — вимкніть мережевий інвертор та увімкніть потужний прилад (чайник, бойлер).

   • Якщо це гібридна СЕС — увімкніть примусовий заряд батареї від мережі (Forced Grid Charge).

2. Подивіться на показники kW по фазах:

   • НОРМА: Усі фази показують від'ємні значення (наприклад: L1 = -1.5 kW, L2 = -1.2 kW, L3 = -1.8 kW).

   • ПОМИЛКА: Якщо L1 та L2 показують «мінус», а L3 показує «плюс» (+1.5 kW), значить CT3 встановлено зворотним боком.

Як виправити полярність:

• Фізичний поворот CT (Основний і безпечний спосіб): Відкрийте засувку CT3 і розверніть його на 180° безпосередньо на силовому кабелі. Значення на екрані одразу зміниться з +1.5 kW на -1.5 kW.

Важливе зауваження щодо схем із мануалу:

Звертайте увагу на схемотехніку конкретної моделі лічильника у мануалі! На схемах Solis стрілка CT вказує в бік мережі (CT Arrow -> Grid), а сигнальні дроти підключаються за кольорами (Black / White).

Золоте правило для об'єкта: Незалежно від того, як промаркована стрілка на корпусі CT, при чистому споживанні з мережі лічильник зобов'язаний показувати від'ємне значення (-kW). Якщо відображається +kW — поворот CT є обов'язковим.

Застереження з безпеки: Не від'єднуйте сигнальні дроти (S1/S2) від лічильника, коли кабель знаходиться під навантаженням! Розімкнене вторинне коло під струмом створює високу напругу. Завжди повертайте сам трансформатор безпосередньо на силовому кабелі.

Синхронізація з інвертором при асиметричній генерації

У системах із підтримкою асиметричної генерації (Unbalanced Mode), після виправлення послідовності фаз на лічильнику, обов'язково перевірте послідовність фаз на силовому вході (Grid Port) самого інвертора.

Якщо на лічильнику фази підключені як L1, L2, L3, а на клемнику інвертора — L3, L2, L1, виникне розсинхронізація: отримуючи команду віддати 3 кВт на фазу L1, інвертор фізично подасть їх на фазу L3.
